نقشه يو تی ام تهران

تهیه نقشه‌ یو تی ام تهران: سیستم مختصات UTM یکی از ابزارهای حیاتی و پرکاربرد در زمینه جغرافیا و نقشه‌برداری در شهر تهران محسوب می‌شود. این سیستم با تقسیم‌بندی زمین به نواحی مختلف، هر ناحیه را با مختصات منحصر به فردی مشخص می‌کند. این ویژگی به شهروندان تهرانی این امکان را می‌دهد که موقعیت‌های مختلف را با دقت و صحت بیشتری بر روی نقشه‌های شهری بیابند. سیستم UTM با تقسیم زمین به نوارهای عمودی باریک، که بر اساس خط استوا و خطوط طولی تنظیم می‌شود، به کاهش اعوجاج‌های نقشه‌های دوبعدی کمک شایانی می‌کند و دقت بیشتری در تعیین موقعیت‌ها فراهم می‌آورد.

به طور کلی، نقشه‌های UTM در تهران کاربرد گسترده‌ای در حوزه‌های مختلفی مانند جغرافیا، زمین‌شناسی، جنگل‌داری و مدیریت منابع طبیعی دارند. با بهره‌گیری از این نقشه‌ها، متخصصان می‌توانند تحلیل‌های دقیقی از داده‌های جغرافیایی به دست آورند و در نتیجه، تصمیم‌گیری‌های بهتری در زمینه‌های مختلف انجام دهند. یکی از مزایای مهم این سیستم این است که به آسانی به مختصات جغرافیایی استاندارد قابل تبدیل است و این امر آن را به ابزاری مؤثر در پروژه‌های متعدد تبدیل کرده است. در نهایت، نقشه‌های UTM در تهران نه تنها به عنوان ابزاری برای نقشه‌برداری، بلکه به عنوان دستیار مهمی در تحلیل‌ها و پژوهش‌های علمی مطرح می‌شوند.

نقشه یو تی ام تهران چیست؟

نقشه یو تی ام تهران از جمله مهمترین مدرک در امور اداری املاک در شهرداری تهران می باشد. شهرداری تهران از مالکین درخواست می‌کند تا جهت تشکیل پرونده جواز ساخت، نقشه یو تی ام ملک خود را تهیه کنند. این نقشه‌ها باید در سیستم مختصات یو تی ام و با جانمایی دقیق بر روی نقشه یک دو هزارم تهران ترسیم شوند. در نقشه‌های یو تی ام، علاوه بر نمایش طول‌ها در چهار جهت، مساحت دقیق و موقعیت ملک نیز مشخص می‌شود.

در صورت نیاز به نقشه دو خطی یو تی ام در تهران، لازم است که نقشه یو تی ام ملک به گونه‌ای تهیه شود که هم ابعاد واقعی و هم ابعاد سندی ملک را شامل شود. این نوع نقشه‌برداری نیاز به بررسی سند مالکیت و ترسیم ابعاد آن روی نقشه دارد. سند مالکیت ممکن است قدیمی و دفترچه‌ای یا تک‌برگی باشد. نقشه دو خطی نسبت به نقشه‌های معمولی، یک مرحله کار اضافی دارد که همان تطبیق ابعاد سندی و واقعی ملک است.

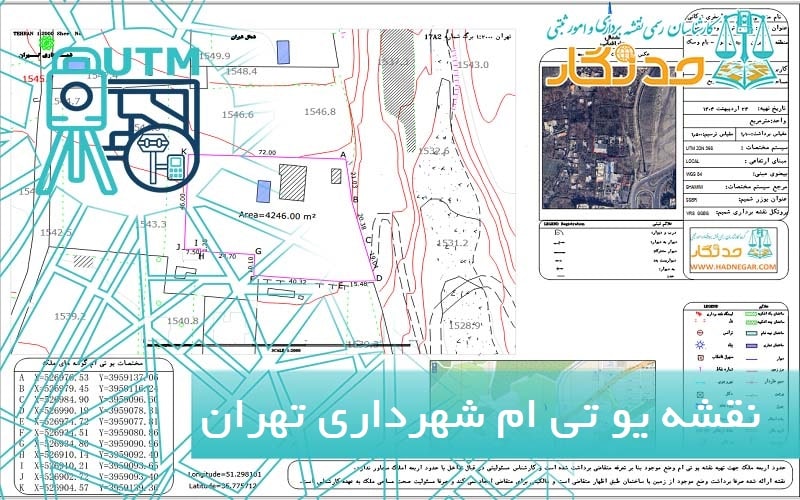

نقشه یو تی ام شهرداری تهران

انجام عملیات نقشه‌برداری و ارزیابی وضعیت کنونی ملک، بررسی دقیق سند ملک، دریافت گواهی وضعیت و تصمیم‌گیری‌ درباره آن، تنها در حیطه تخصصی و صلاحیت نقشه‌بردار کارشناس رسمی امور ثبتی قرار دارد. اگر اختلافی میان ابعاد و مساحت سند قدیمی (سند منگوله‌دار) و ابعاد و مساحت فعلی ملک مشاهده شود، اداره ثبت و شهرداری دستور می‌دهند که اندازه‌های سندی روی وضعیت فعلی ملک پیاده‌سازی شود تا مشخص گردد این اختلاف از کدام جهت و به چه میزان است.

در صورتی که ابعاد فعلی ملک کوچک‌تر از سند باشد، باید تعیین شود که آیا این کاهش به دلیل تجاوز ملک‌های اطراف به محدوده سندی است یا نه، و یا این که این کاهش مساحت به صورت ذاتی وجود دارد و ناشی از تجاوز نیست. اگر ابعاد فعلی ملک بزرگ‌تر از سند باشد، لازم است مشخص شود که این تجاوز از کدام سمت و به چه مقداری است تا در زمان ساخت و ساز جدید، میزان عقب‌نشینی و مکان آن در پروانه ساختمان به مالک اعلام شود. عقب‌نشینی باید به گونه‌ای باشد که ملک‌های مجاور هم بتوانند در ساخت و سازهای آینده به حقوق سندی خود دست یابند.

روش تهیه نقشه یو تی ام تهران

ملک‌هایی که دارای سند تک برگ جدید هستند و نقشه یو تی ام دقیق ساختمان را هنگام اخذ سند تهیه کرده‌اند، می‌توانند از همان نقشه برای گرفتن جواز ساخت شهرداری استفاده کنند. البته به شرطی که نقشه‌بردار رسمی در زمان تهیه نقشه یو تی ام، اطلاعاتی نظیر عرض گذرهای کناری، محل قرارگیری درختان قدیمی و تیرهای برق را ثبت کرده باشد. گروه کارشناسی آلفا مپ در زمان تهیه نقشه یو تی ام برای ارائه به اداره ثبت، علاوه بر ملک، به برداشت عوارض مهم اطراف و عرض گذرها نیز توجه می‌کند. این کار به مالک کمک می‌کند تا در مرحله بعدی، برای اخذ جواز ساخت شهرداری، نیازی به تهیه نقشه یو تی ام جدید نداشته باشد. این رویکرد باعث صرفه‌جویی در زمان و هزینه‌های مالک می‌شود و از تکرار مراحل اداری جلوگیری می‌کند.

نقشه یو تی ام جانمایی ملک در تهران

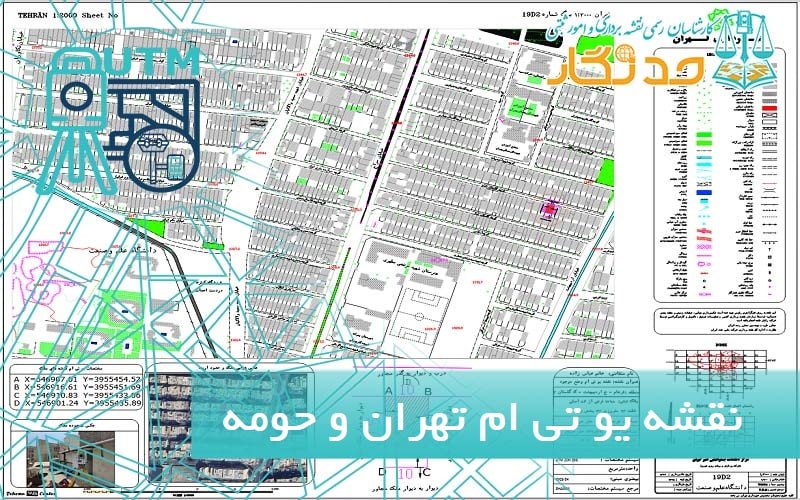

مالکانی که املاکشان دارای سند دفترچه‌ای قدیمی است، به دلیل دقت پایین در اندازه‌گیری طول‌ها در جهات مختلف و در نتیجه عدم دقت در مساحت قید شده در سند، باید برای محاسبات تراکم و طراحی نقشه‌های معماری، نقشه دقیق UTM ملک خود را به شهرداری ارائه دهند. این نقشه در شهر تهران برای ثبت حدود ملک در سیستم مختصات UTM و جانمایی در نقشه‌های یک‌دوهزارم استفاده می‌شود. نقشه UTM باید توسط کارشناس رسمی دادگستری در زمینه امور ثبتی تایید و مهر و امضا شود تا اعتبار لازم را داشته باشد. این فرآیند به تضمین دقت و صحت اطلاعات ملک کمک می‌کند و برای مراحل بعدی طراحی و ساخت ضروری است.

نقشه برداری یو تی ام در تهران

فرآیند نقشه‌برداری شامل دو مرحله اصلی است. ابتدا، مرحله میدانی که در آن مهندس نقشه‌ برداری با استفاده از تجهیزات دقیق به برداشت جزئیات زمین و عوارض مهم در چهار گوشه ملک می‌پردازد. در مرحله دوم، کارهای دفتری انجام می‌شود که شامل ترسیم نقشه‌ها و نهایی‌سازی آن‌ها با مهر رسمی است. در صورتی که مساحت زمین کوچک باشد و مالک اطلاعات دقیقی از حدود ملک خود داشته باشد، نقشه‌برداری با دقت بیشتری انجام می‌گیرد. ملک مورد نظر کاملاً محصور به دیوار و حصار است و از چهار طرف با املاک همسایه محصور شده، به طوری که مرزهای آن به خوبی توسط عناصر طبیعی مانند نهر یا سنگ‌چین مشخص می‌شود.

نقشه‌بردار، با تکیه بر اطلاعاتی که مالک در محل ارائه می‌دهد، نقشه‌برداری ملک را انجام می‌دهد. این کار با استفاده از دستگاه‌های دقیق مانند دوربین نقشه‌برداری و گیرنده‌های مولتی‌فرکانس که به سامانه‌های موقعیت‌یابی متصل هستند، صورت می‌گیرد. نقاط کلیدی ملک با دقت برداشت و ذخیره می‌شوند، بنابراین تعیین و تثبیت گوشه‌ها و حدود ملک از قبل ضروری است. در نهایت، اطلاعات جمع‌آوری شده در سیستم‌های مربوطه ثبت می‌گردد تا در آینده به عنوان مرجع قانونی و مستند برای مالک و سایر ذینفعان مورد استفاده قرار گیرد.

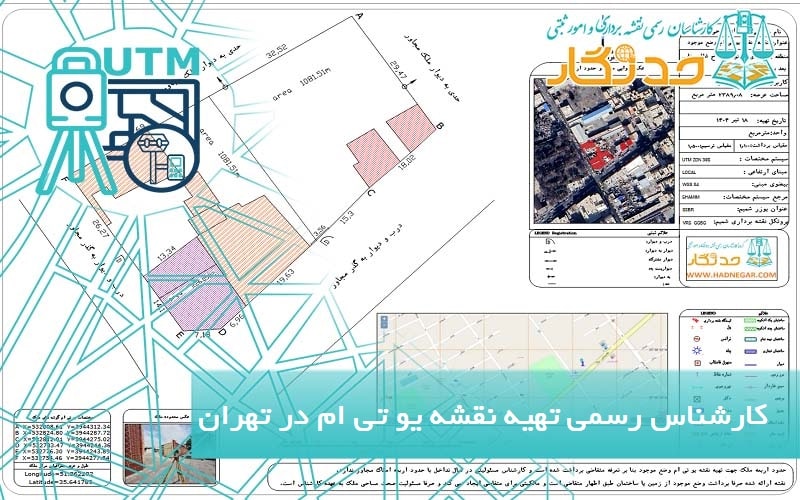

کارشناس رسمی نقشه یو تی ام در تهران

نقشه یو تی ام براساس درخواست کارفرما و با فرمت تعیین شده تهیه می‌شود که این فرآیند نیاز به دو روز زمان برای انجام نقشه‌برداری و کارتوگرافی دارد. پس از آماده شدن نقشه، آن را در ابعاد مورد نظر کارفرما چاپ کرده و فایل نقشه را روی سی دی ذخیره کرده و به کارفرما تحویل می‌دهیم. برای اطمینان از اعتبار نقشه یو تی ام، همکاری با یک کارشناس رسمی دادگستری ضروری است تا پس از نقشه برداری تهران نقشه را تهیه کند. این کارشناس با بهره‌گیری از استانداردهای ثبت و حقوقی مختلف، نقشه یو تی ام را برداشت و ترسیم می‌کند.

کارشناس رسمی از پیشرفته‌ترین ابزارها و تکنیک‌های نقشه‌برداری استفاده می‌کند تا نقشه ملک شما را تهیه کند. فرآیند تهیه نقشه یو تی ام برای نهادهای مختلف ممکن است براساس نیاز و فرمت موردنظر آنها متفاوت باشد. به عنوان مثال، برای املاک مشاع یا دریافت پروانه ساخت از شهرداری، نقشه‌های UTM در دو فرمت مختلف تولید می‌شوند. در برخی مواقع، به درخواست نهاد مربوطه، نقشه یو تی ام بر روی عکس‌های هوایی ژئورفرنس از دهه‌های ۳۰ و ۴۰ جانمایی می‌شود. سوالات متداول مالکین شامل نحوه تهیه نقشه یو تی ام معتبر و روش‌های سفارش آن است. برای سفارش نقشه یو تی ام، ابتدا باید با یک کارشناس رسمی دادگستری در امور ثبتی مشورت کرده و نهاد سفارش‌دهنده مشخص شود. لازم است اطلاعاتی مانند مساحت و منطقه ملک ارائه شود. پس از دریافت این اطلاعات، نقشه یو تی ام معتبر ملک شما تهیه خواهد شد. همچنین، برای نقشه‌برداری یو تی ام، نیاز به نقشه‌برداری زمین و مراحل کارتوگرافی وجود دارد.

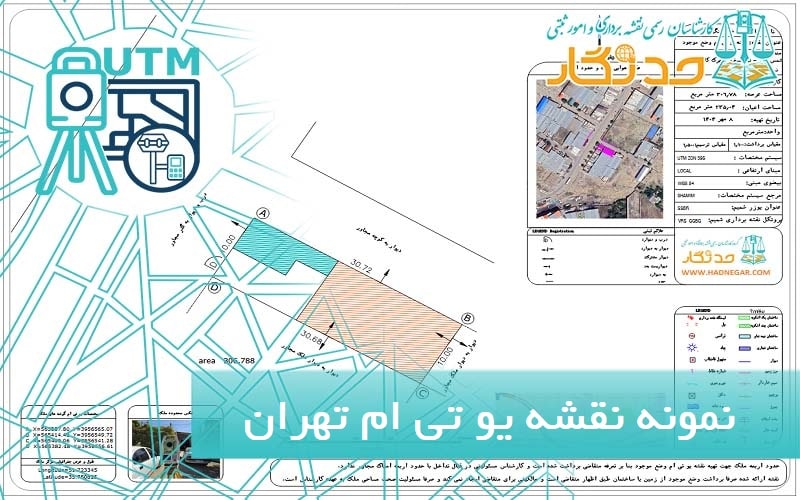

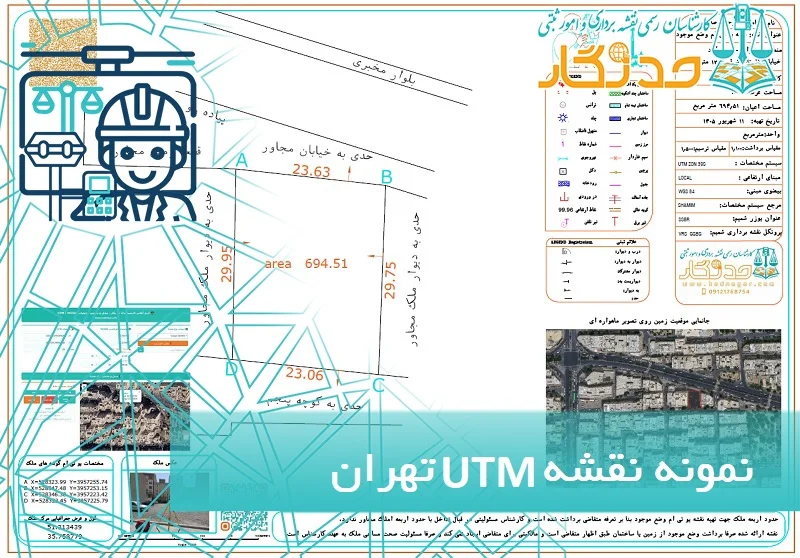

نمونه نقشه یو تی ام تهران

نقشه‌های یو تی ام برای شهر تهران به گونه‌ای طراحی می‌شوند که شامل جدولی از مختصات یو تی ام برای تمامی گوشه‌های ملک باشد. برای املاک مستطیلی، این جدول معمولاً چهار ردیف دارد که هر ردیف مختصات یکی از گوشه‌ها را با نام لاتین نشان می‌دهد. در املاکی با شکل‌های نامنظم، تعداد بیشتری از مختصات گوشه‌ها در جدول قرار می‌گیرد تا ترسیم دقیق پلیگون ملک ممکن شود. به طور استاندارد، نامگذاری گوشه‌ها از گوشه شمال غربی با حرف A شروع می‌شود و برای املاک چهار گوشه، از حروف A، B، C و D استفاده می‌شود. اگر ملک گوشه‌های بیشتری داشته باشد، از حروف E، F، G و … برای نامگذاری استفاده می‌گردد.

در صورت وجود هر گونه نقص در این موارد، نقشه فاقد اعتبار خواهد بود. به عنوان مثال، اگر گوشه‌های ملک با حروف A، B، C و D مشخص شده باشند ولی جدول مختصات UTM موجود نباشد، یا اگر جدول باشد ولی نام گوشه‌ها روی نقشه درج نشده باشد، یا اگر فقط موقعیت ملک بدون نامگذاری و جدول مختصات نشان داده شده باشد، نقشه فاقد اعتبار است. پس از ترسیم نقشه بر اساس مختصات برداشت شده و تطبیق آن با نقشه‌های تفکیکی، نقشه به یک نقشه یو تی ام تبدیل می‌شود. این نقشه با مهر و امضای کارشناس رسمی دادگستری به مالک تحویل داده می‌شود تا بتواند برای صدور سند تک‌برگ اقدام کند. نقشه‌های یو تی ام اطلاعات حیاتی برای سازمان‌ها فراهم می‌کنند تا شناسایی دقیق ملک انجام شود، شامل عواملی مثل مساحت، موقعیت جغرافیایی، همسایگی و وضعیت کلی ملک که در ارزیابی آن بسیار مهم هستند.

نقشه برداری در تهران جهت تهیه نقشه یو تی ام

استفاده از دوربین‌های توتال استیشن و تجهیزات پیشرفته نقشه‌برداری از جمله گیرنده مولتی فرکانس شمیم، امکان برداشت دقیق از وضعیت فعلی محیط را فراهم می‌آورد. با بهره‌گیری از نقشه‌های بزرگ‌مقیاس و گیرنده‌های مولتی‌فرکانس متصل به سامانه شمیم، می‌توان اطلاعات دقیقی جمع‌آوری کرد. این دستگاه‌ها قادرند محاسبات پیچیده را انجام داده و در نهایت مختصات دقیق را برای ترسیم و چاپ نقشه به دست آورند. با پیشرفت فناوری و افزایش دقت تجهیزات اندازه‌گیری، ارگان‌هایی مانند اداره ثبت و شهرداری‌ها می‌توانند با استفاده از مختصات دقیق UTM به اهداف خود نزدیک‌تر شوند.

نقشه‌های UTM ویژگی‌های منحصربه‌فردی دارند که شامل ابعاد و زوایای ملک، مساحت، وضعیت انهار و پلاک‌های ثبتی مجاور و وضعیت گذرها و نام‌های آن‌ها است. همچنین باید اطلاعات مالک یا درخواست‌کننده نقشه درج شود. اگر وکیل مالک درخواست‌دهنده باشد، ارائه وکالت‌نامه رسمی ضروری است. تمام اطلاعات باید بر اساس سند موجود ملک و وضعیت فعلی در نقشه آورده شود. توضیحات مربوط به نشانه‌های استفاده‌شده در نقشه (لجند نقشه) نیز باید لحاظ شود. برای تهیه این نقشه بررسی سند ملک توسط کارشناس الزامی است و در صورت وجود اختلاف در مساحت و ابعاد ملک نسبت به سند، اصلاحات لازم باید در سند انجام شود.

استاندارد های فنی نقشه یو تی ام تهران

تهیه نقشه‌های یو تی ام باید بر اساس استانداردهای دقیق و مشخص انجام شود تا دقت آن‌ها به سطح سانتی‌متر برسد و از استانداردهای تعریف‌شده برای این نوع نقشه‌ها پیروی کند. این نقشه‌ها باید حاوی تمامی اطلاعات ضروری برای استفاده کارشناسان اداره ثبت و شهرداری باشند. از لحاظ حقوقی، نقشه یو تی ام به عنوان پایه و مبنای صدور سند تک برگ و صدور مجوز ساخت مورد استفاده قرار می‌گیرد. به این ترتیب، ابعاد و مساحت‌های موجود در نقشه مستقیماً وارد سند تک برگ می‌شوند و همچنین مجوزهای ساخت و محاسبات مربوط به تراکم و نقشه‌برداری بر اساس این نقشه صادر می‌گردند. در مواردی که در اسناد قدیمی، ابعاد ملک به‌طور دقیق ذکر نشده و به‌صورت غیررسمی با توصیف مکان ملک بر اساس املاک همجوار یا عوارض طبیعی مانند کوه و رودخانه اشاره شده است، تهیه نقشه‌های قدیمی یا کروکی ثبتی ضروری است تا بتوان محدوده و موقعیت ملک را تعیین کرد. در صورت نامشخص بودن حدود اربعه زمین، باید به نقشه کروکی ثبتی مراجعه کرد. این فرآیند ممکن است پیچیده باشد و نیاز به مقایسه تمامی عوارض با وضعیت فعلی دارد، چراکه ممکن است برخی از این عوارض دیگر وجود نداشته باشند.

تهیه نقشه یو تی ام در تهران و لواسان

تهیه نقشه‌های یو تی ام نیازمند دقت بسیار بالایی است، زیرا کوچکترین اشتباه در این فرآیند می‌تواند منجر به صدور اسناد نادرست شود. بر اساس دستورالعمل‌های ابلاغی از سوی ادارات ثبت و شهرداری‌ها، ضروری است که نقشه‌های UTM توسط نقشه‌برداران مجاز بازبینی شوند. این کار به منظور شناسایی و اصلاح هرگونه خطا در مراحل اولیه صورت می‌گیرد تا از بروز مشکلات در مراحل بعدی و صدور اسناد نادرست جلوگیری شود. نقشه یو تی ام از نظر حقوقی و فنی دارای اعتبار خاصی است و به همین دلیل نظرات و درخواست‌های مالک نمی‌تواند بر تصمیمات کارشناسان رسمی تأثیر بگذارد.

بنابراین، از مالکین محترم تقاضا می‌شود که درخواست تغییر در ابعاد و مساحت‌ها را مطرح نکنند. داده‌های موجود در نقشه یو تی ام به‌طور مستقیم از دستگاه‌های نقشه‌برداری و دوربین‌های دقیق برداشت می‌شوند. این اطلاعات پایه و اساس ترسیم نقشه یو تی ام است و کارشناسان حق تغییر یا دستکاری در داده‌های خام را ندارند. علاوه بر این، داده‌ها باید به صورت دیجیتال به نقشه‌برداران اداره ثبت و شهرداری ارائه شوند تا صحت و دقت اطلاعات به‌دست‌آمده تأیید گردد.

تجهیزات نقشه برداری یو تی ام تهران

دستگاه‌های نقشه‌برداری مانند دوربین‌های توتال استیشن و گیرنده‌های مولتی‌فرکانس متصل به سامانه شمیم، به‌طور دقیق وضعیت ملک را ثبت و ضبط می‌کنند. این ابزارها به نقشه‌بردار امکان نمی‌دهند که ابعاد زمین را تغییر دهد؛ بلکه مساحت دقیق زمین مستقیماً از داده‌های این دستگاه‌ها به دست می‌آید. حتی یک مهندس نقشه‌بردار نیز تا زمانی که نقشه نهایی ترسیم نشود، از مساحت دقیق ملک اطلاعی ندارد و نمی‌تواند بگوید آیا زمین بزرگتر یا کوچکتر از تصور مالک است. آنچه اهمیت دارد، وضعیت واقعی ملک است. بنابراین بهتر است نظر کارشناس را جدی بگیرید و نقشه تهیه‌شده را به اداره ثبت یا شهرداری ارائه کنید. نقشه یو تی ام، نقشه‌ای است که بر اساس مختصات دقیق زمین تهیه می‌شود و همه نقاط آن دارای مختصات مشخص و دقیق هستند. این مختصات در سیستم جهانی یو تی ام گردآوری شده و در فرآیند کاداستر برای تعیین موقعیت دقیق ملک به کار می‌رود.

ترسیم نقشه یو تی ام استاندارد تهران

در ادامه فرآیند تهیه نقشه، با استفاده از مختصات جمع‌آوری شده، نقشه‌ای ترسیم می‌شود که سپس در نقشه تفکیکی ملک جای‌گذاری می‌گردد تا به شکل نقشه‌ای با مختصات یو تی ام تبدیل شود. پس از آن، نقشه چاپ شده و توسط کارشناس رسمی دادگستری تأیید می‌شود و به مالک ارائه می‌گردد تا بتواند برای صدور سند تک برگ اقدام کند. نقشه یو تی ام اطلاعات دقیقی برای شناسایی ملک فراهم می‌کند، از جمله متراژ، موقعیت جغرافیایی، همسایگی و وضعیت کلی ملک. این نقشه همچنین مساحت دقیق ملک را با دقت صدم متر مربع تعیین می‌کند و به بررسی دقیق حدود و همسایگی ملک می‌پردازد. موقعیت مکانی ملک بر پایه حدود مشخص شده و شکستگی‌های مرزی نیز ارزیابی می‌شوند. اطلاعات اضافی مرتبط با بنا که توسط مراجع مربوطه درخواست شده نیز در این نقشه لحاظ می‌گردد.

در حال حاضر نقشه یو تی ام به منظور دریافت سند ملک مورد استفاده قرار می‌گیرد، زیرا این نقشه به عنوان مبنای صدور سند تک برگ عمل کرده و موقعیت دقیق ملک را بر روی نقشه نشان می‌دهد. برای دریافت سند تک برگ، مالک باید پرونده‌ای تهیه کند که شامل مدارک لازم و نقشه یو تی ام باشد. این نقشه باید توسط کارشناس رسمی دادگستری نقشه‌برداری تهیه شود و کارشناس با بهره‌گیری از تجهیزات نقشه‌برداری در محل ملک، مختصات گوشه‌ها و شکستگی‌های ملک را برداشت می‌کند.

نحوه تهیه نقشه یو تی ام تهران

استفاده از فایل‌های 1/2000 که به سازمان نقشه‌برداری مربوط می‌شود، شامل دو روش متفاوت است. در روش اول، ابتدا ملک مورد نظر با استفاده از دوربین نقشه‌برداری توتال استیشن اندازه‌گیری می‌شود تا ابعاد و مساحت دقیق آن به‌دست آید. سپس در مرحله بعد، با استفاده از یک گیرنده ماهواره‌ای که به سامانه شمیم متصل است، مختصات مرکزی ملک به‌صورت UTM ثبت می‌شود. این مختصات به‌صورت X و Y نشان داده شده و موقعیت دقیق ملک را مشخص می‌کند. اطلاعات به‌دست‌آمده در فایل 1/2000 وارد می‌شود و در نهایت، نقشه ملک جانمایی می‌شود که شامل ثبت مختصات گوشه‌های ملک در یک جدول است.

در روش دوم که نسبت به روش اول ساده‌تر و دقیق‌تر است، از دستگاه‌های جی‌پی‌اس مولتی فرکانس شمیم استفاده می‌شود. دستگاه در حالت آماده به کار قرار گرفته و مختصات گوشه‌های ملک برداشت می‌شود. پس از آن، با استفاده از نرم‌افزار اتوکد، نقشه UTM ترسیم می‌شود. تعیین دقیق مساحت ملک از روی این نقشه اهمیت زیادی دارد، زیرا باید وضعیت کنونی ملک با مساحت دقیق آن تطبیق داده شود. در برخی موارد خاص، بر اساس درخواست اداره مربوطه، مساحت ملک بر اساس اسناد موجود تنظیم می‌گردد. نقشه‌های UTM کاربرد گسترده‌ای در سازمان‌ها دارند و در مقیاس‌های مختلفی بین 1:500 تا 1:2000 مورد استفاده قرار می‌گیرند. در سیستم مختصات UTM، تحدید عملیات املاک انجام می‌شود و در نهایت، ملک تثبیت و تطبیق می‌یابد. این فرایند اطلاعات لازم را در اختیار ارگان‌های مربوطه قرار داده و به تسریع روند کار کمک می‌کند.

مقیاس نقشه یو تی ام تهران

در فرآیند تولید نقشه‌های ثبتی، دقت در اندازه‌گیری ابعاد، زوایا و طول‌ها از اهمیت بالایی برخوردار است. بدین منظور، برداشت‌ها با دقت زیاد و به‌صورت مستقیم انجام می‌شود تا با شرایط واقعی زمین کاملاً تطابق داشته باشد. برای ثبت این داده‌ها بر روی نقشه، معمولاً از مقیاس ۱ به ۲۰۰۰ استفاده می‌شود. به منظور کاهش خطاهای احتمالی، تمامی ابعاد و مساحت‌ها با دقت سانتیمتر روی نقشه درج می‌گردد، به‌گونه‌ای که نیازی به اندازه‌گیری مجدد طول‌ها از روی کاغذ نیست و این امر از بروز خطا جلوگیری می‌کند. این روش باعث می‌شود اطلاعات مربوط به زمین به‌طور دقیق و صحیح منعکس شود و اطمینان حاصل گردد که نقشه با واقعیت مطابقت دارد. به‌کارگیری این روش‌های دقیق، اعتبار و دقت نقشه‌های ثبتی را بهبود می‌بخشد و تضمین می‌کند که آنچه ثبت شده است، بازتابی از واقعیت زمین است.
