نمونه نقشه UTM ملک با توضیح کامل؛ نقشه یو تی ام استاندارد چگونه است؟

نمونه نقشه UTM: نوعی نقشه است که در آن از سیستم تصویر یو تی ام و سیستم مختصات جهانی WGS84 استفاده می‌شود. این نقشه‌ها با استفاده از ابزارهای نقشه‌ برداری مانند دوربین‌های توتال استیسن و گیرنده‌های مولتی فرکانس که به سامانه شمیم متصل هستند، تولید می‌شوند. دلیل نام‌گذاری این نقشه‌ها به سیستم مختصاتی برمی‌گردد که نقشه در آن قرار می‌گیرد. در عمل، حدود و مرزهای یک ملک و معابر مجاور آن با دوربین نقشه‌برداری برداشت می‌شود و سپس با استفاده از جی‌پی‌اس شمیم این داده‌ها در سیستم مختصاتی یو تی ام قرار داده می‌شود. در این صفحه، نمونه نقشه های یو تی ام را بررسی کرده‌ایم و به سوالات و ابهامات عمومی درباره فرآیند سفارش و تهیه نقشه یو تی ام، از ابتدا تا انتها، شرح داده‌ایم. این مطالب با هدف رفع هرگونه ابهام در زمینه نمونه نقشه یو تی ام ارائه شده‌ است.

تشریح نقشه های یو تی ام و ارائه نمونه نقشه UTM

نمونه نقشه UTM یو تی ام که در این صفحه به آن می پردازیم شامل فرمت یا قالب های متفاوتی می شود. ویژگی اصلی نقشه‌های یو تی ام (UTM) این است که در آن‌ها باید مختصات یو تی ام گوشه‌های ملک به صورت جدول درج شود. در اکثر موارد، ملک‌ها به شکل مستطیل هستند و بنابراین این جدول شامل چهار ردیف خواهد بود که هر ردیف به مختصات یکی از گوشه‌ها با نامگذاری لاتین اختصاص دارد. برای ملک‌هایی که شکل‌های پیچیده‌تری دارند و گوشه‌های بیشتری دارند، لازم است که تعداد ردیف‌های جدول مختصات یو تی ام برابر با تعداد آن گوشه‌ها باشد. در مواردی که ملک دارای شکل نامنظم است و تعداد زیادی شکست دارد، باید تا حد امکان مختصات یو تی ام در جدول ثبت شوند، به طوری که با استفاده از این جدول بتوان نقشه ملک را به دقت بازسازی کرد. به صورت استاندارد، نامگذاری گوشه‌های ملک از شمال غرب و با حرف لاتین A آغاز می‌شود.

برای ملک‌های چهارگوشه، حروف A، B، C و D به ترتیب در جدول مختصات یو تی ام قرار می‌گیرند. در صورت داشتن گوشه‌های بیشتر، حروف دیگری مانند E، F، G و غیره به ترتیب اضافه می‌شوند. این حروف باید به وضوح بر روی نقشه و در محل گوشه‌های مربوطه درج شوند. اگر در هر یک از این موارد نقصی وجود داشته باشد، نقشه یو تی ام اعتبار خود را از دست خواهد داد. به عنوان مثال، اگر گوشه‌های ملک با حروف A، B، C و D علامت‌گذاری شده باشند اما جدول مختصات یو تی ام وجود نداشته باشد، یا اگر جدول مختصات وجود داشته باشد اما گوشه‌ها روی نقشه نامگذاری نشده باشند، و یا تنها مکان ملک را نشان دهد بدون نامگذاری گوشه‌ها و جدول مختصات، نقشه یو تی ام فاقد اعتبار خواهد بود.

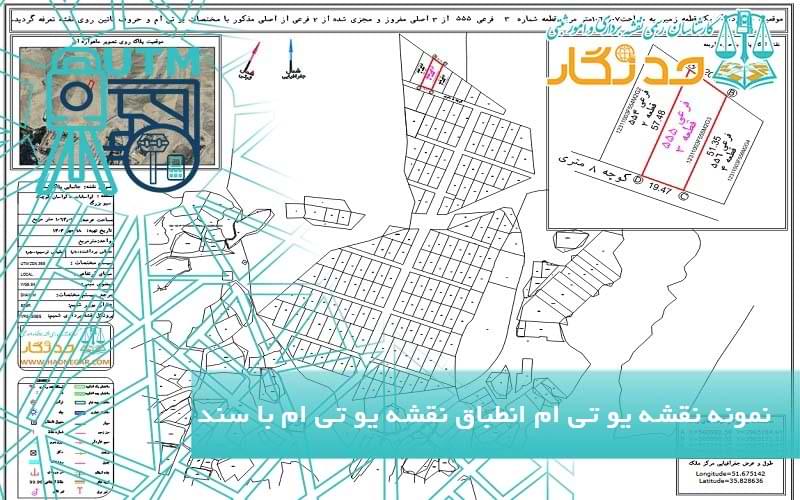

نمونه نقشه یو تی ام انطباق نقشه یو تی ام با ابعاد سند

در ملک‌های قدیمی گاهی به علت عدم ساخت و ساز صحیح دیوارها، ناهماهنگی‌هایی در امتداد دیوارها به چشم می‌خورد که با سند ملک تطابق ندارد. بهتر است پس از بررسی این گونه ملک‌ها، اگر انحراف دیوارها جزئی و قابل چشم‌پوشی است، نادیده گرفته شود تا با سند رسمی هماهنگ شود. اما در مواردی که انحرافات واضح و تأثیرگذار بر مساحت هستند، (پس از اطمینان از عدم تجاوز و جابجایی) بهتر است این انحرافات در نقشه یو تی ام لحاظ شوند تا سند ملک با واقعیت تطبیق داده شود. همچنین، در برخی موارد ممکن است برای یک قطعه زمین یا بخشی از آن چندین سند به اشتباه صادر شده باشد.

این مسئله در لبه‌های پلاک‌های بزرگ‌تر بیشتر دیده می‌شود. در مواردی که به این مشکل مشکوک هستیم، ابتدا نقشه وضع موجود قطعه زمین و پلاک‌های همجوار آن تهیه می‌شود. سپس با بررسی وضعیت ثبتی زمین و جانمایی پلاک ثبتی، مشخص می‌شود که چند پلاک ثبتی بر روی آن تعریف شده است. در صورت تأیید این موضوع، اطلاعات به همراه نقشه‌های تهیه شده به هیئت نظارت استان ارسال می‌شود تا تصمیم‌گیری نهایی در خصوص حل تعارض و ابطال سندهای اضافی صورت پذیرد.

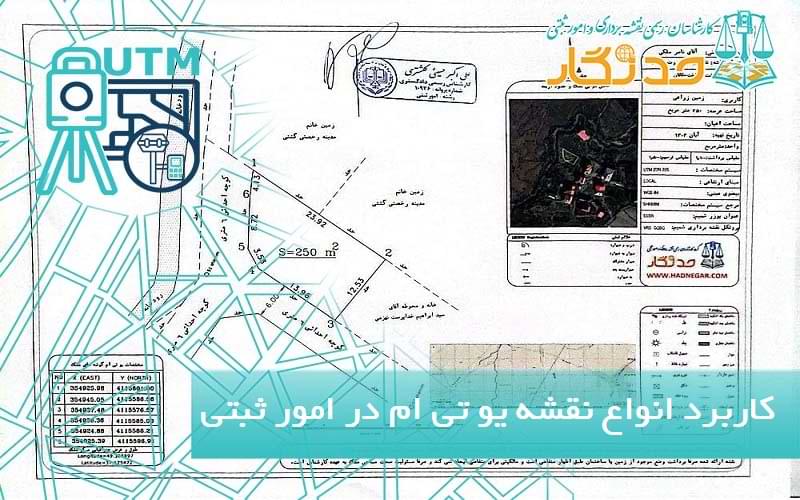

کاربرد انواع نقشه یو تی ام در امور ثبتی

نقشه‌های یو تی ام (UTM) به عنوان یکی از ابزارهای حیاتی در امور ثبتی و نقشه‌برداری شناخته می‌شوند و نقش بسیار مهمی در تعیین دقیق موقعیت‌ها و مرزهای املاک و اراضی دارند. استفاده از این نقشه‌ها به ویژه در شهرها و مناطق پرجمعیت که هر سانتی‌متر از زمین اهمیت دارد، بسیار حائز اهمیت است. نقشه‌های یو تی ام به دلیل دقت بالا و قابلیت تطبیق با سیستم‌های اطلاعات جغرافیایی، به عنوان یکی از ابزارهای استاندارد در تهیه و تنظیم اسناد ثبتی استفاده می‌شوند. این نقشه‌ها با استفاده از سیستم مختصات جهانی، امکان تعیین دقیق مختصات نقطه‌ای را فراهم می‌کنند که این امر در امور حقوقی و ثبتی به ویژه در جلوگیری از اختلافات ملکی و تعیین حدود دقیق مالکیت بسیار موثر است.

علاوه بر این، نقشه‌های یو تی ام با ارائه اطلاعات دقیق و جزئی از محیط، به مهندسان، معماران و برنامه‌ریزان شهری این امکان را می‌دهند که طرح‌ها و پروژه‌های خود را با دقت بیشتری اجرا کنند. در امور کشاورزی و مدیریت منابع طبیعی نیز این نقشه‌ها با ارائه اطلاعات دقیق درباره توپوگرافی و ویژگی‌های زمین، به برنامه‌ریزی و مدیریت بهینه کمک می‌کنند. همچنین، در مواقع بروز بحران‌های طبیعی یا اضطراری، نقشه‌های یو تی ام با ارائه اطلاعات دقیق و به‌روز، به نیروهای امدادی و مدیریت بحران کمک می‌کنند تا بتوانند برنامه‌ریزی‌های دقیق‌تری برای مقابله با شرایط انجام دهند. در مجموع، نقشه‌های یو تی ام به عنوان یک ابزار چندمنظوره و کاربردی، نقشی بی‌بدیل در بهبود دقت و کارایی فرآیندهای ثبتی و برنامه‌ریزی‌های مرتبط با زمین ایفا می‌کنند.

نمونه نقشه یو تی ام دو خطی شهرداری

در مواردی که یک ملک دارای اضلاع متعدد یا زوایای پیچیده‌ای است و کارشناسان شهرداری در ارزیابی اولیه قادر به تعیین دقیق ابعاد و مساحت ملک نیستند، مالک به کارشناس رسمی نقشه‌برداری ارجاع داده می‌شود. این کارشناس با تهیه نقشه‌ای دو خطی، وضعیت دقیق ملک را با وضعیت ثبت شده در سند مقایسه می‌کند. برخی مالکین بر اساس توصیه دفاتر خدمات الکترونیک، صرفاً در بخش‌هایی که ابعاد واقعی ملک بزرگتر از سند است، اقدام به رهاسازی می‌کنند و در بخش‌هایی که ابعاد ملک کوچکتر است، اندازه کوچک‌تر را می‌پذیرند و بدون اصلاح سند، فرآیند تخریب و نوسازی را آغاز می‌کنند.

این در حالی است که در املاک قدیمی، دیوارهای پیرامون ملک اهمیت حقوقی زیادی دارند و باید به عنوان مبنا در نظر گرفته شوند. بهتر است پیش از هرگونه تخریب، ابتدا سند ملک بر اساس نقشه یو تی ام اصلاح شود. کارشناسان ثبت هنگام مراجعه به ملک و مشاهده دیوارهای قدیمی، متوجه اشتباهات احتمالی در اندازه‌گیری‌های گذشته می‌شوند. بنابراین، سند نادرست قبلی باید بر اساس نقشه دقیق کارشناس تصحیح شود تا مالک در آینده نیازی به رهاسازی نداشته باشد و ساخت و ساز بر اساس سند صحیح انجام گیرد.

نمونه نقشه یو تی ام با کد ارتفاعی برای شهرداری

نقشه‌های یو تی ام (UTM) به صورت کلی به عنوان نقشه‌های مسطحاتی شناخته می‌شوند که برای ادارات ثبت، شهرداری‌ها و دیگر ارگان‌های مرتبط با زمین مورد استفاده قرار می‌گیرند. این نقشه‌ها بیشتر بر روی ابعاد و مساحت زمین تمرکز دارند و نیازی به نقشه‌برداری ارتفاعی ندارند. در زمین‌های شهری که اغلب هموار هستند، این رویکرد مناسب است. اما در زمین‌های شیبدار، علاوه بر نقشه‌برداری مسطحاتی، تهیه نقشه ارتفاعی نیز توصیه می‌شود تا اطلاعات دقیقی برای ساخت و ساز آینده در دست باشد.

نقشه یو تی ام دستور نقشه شهرداری

در مواردی که زمین دارای شیب و اختلاف ارتفاع با مسیرهای اطراف است، شهرداری ممکن است دستور تهیه نقشه یو تی ام با کد ارتفاعی را صادر کند. این نقشه‌ها به‌طور معمول به وضعیت توپوگرافی توجه نمی‌کنند، ولی با افزودن کد ارتفاعی می‌توان اطلاعات کاملی از وضعیت ملک به دست آورد. برای تهیه نقشه‌ای که کد ارتفاعی هم داشته باشد، لازم است قبل از شروع عملیات نقشه‌برداری، به نقشه‌بردار اطلاع داده شود. در غیر این صورت، نقشه‌بردار تنظیمات دستگاه را برای برداشت ارتفاعی انجام نمی‌دهد و اطلاعات ارتفاعی فاقد اعتبار می‌مانند. اگر در میانه کار نیاز به اطلاعات ارتفاعی مشخص شود، نقشه‌بردار باید دوباره‌کاری کند. بهتر است از ابتدا به نقشه‌بردار بگویید که همزمان با نقشه‌برداری مسطحاتی، برداشت ارتفاعی نیز انجام شود. حتی اگر در مراحل اولیه تهیه سند یا جواز نیازی به اطلاعات ارتفاعی نداشته باشید، داشتن این اطلاعات برای زمین‌های شیب‌دار در مراحل ساخت و ساز بسیار مفید و ضروری خواهد بود.

نمونه نقشه UTM | نمونه واقعی نقشه یو تی ام

یکی از رایج‌ترین پرسش‌های افرادی که قصد اخذ سند، انجام امور ثبتی یا حل اختلافات ملکی را دارند این است که نمونه نقشه UTM چگونه است و چه اطلاعاتی باید در آن وجود داشته باشد؟ بسیاری از کاربران پیش از سفارش خدمات نقشه‌برداری، به دنبال مشاهده یک نمونه واقعی هستند تا بدانند خروجی نهایی چه شکلی خواهد بود و آیا نقشه‌ای که دریافت می‌کنند، استانداردهای لازم را دارد یا خیر. در این مقاله، علاوه بر معرفی اجزای اصلی یک نقشه UTM، توضیح می‌دهیم که چه اطلاعاتی باید در یک نقشه استاندارد درج شود، چه تفاوتی میان نقشه‌های حرفه‌ای و غیراستاندارد وجود دارد و هنگام دریافت نقشه به چه نکاتی باید توجه کنید.

نمونه نقشه UTM ملک

نمونه نقشه UTM ملک بهترین راه برای آشنایی با ساختار و اطلاعاتی است که در یک نقشه استاندارد ثبتی ارائه می‌شود. این نمونه‌ها معمولاً شامل ترسیم دقیق حدود ملک، ابعاد اضلاع، مساحت، جدول مختصات UTM، جهت شمال، مقیاس نقشه و مشخصات مالک یا پلاک ثبتی هستند. مشاهده یک نمونه واقعی به مالکان کمک می‌کند تا بدانند چه اطلاعاتی باید در نقشه نهایی درج شود و هنگام تحویل نقشه بتوانند آن را بررسی کنند.

در پرونده‌های مربوط به صدور سند تک برگ، جانمایی پلاک ثبتی، افراز، تفکیک یا دعاوی ملکی، نقشه UTM باید مطابق استانداردهای سازمان ثبت اسناد تهیه شود. به همین دلیل نمونه نقشه ملک تنها زمانی ارزش فنی دارد که توسط کارشناس رسمی یا مهندس نقشه‌بردار دارای صلاحیت تهیه شده باشد. نمونه‌های استاندارد معمولاً دارای مهر، امضا و مشخصات کامل تهیه‌کننده نیز هستند.

بررسی نمونه نقشه UTM قبل از ثبت سفارش، این امکان را فراهم می‌کند که کیفیت ترسیم، نحوه نمایش مختصات، خوانایی اطلاعات و کامل بودن جزئیات نقشه را ارزیابی کنید. این موضوع باعث می‌شود با اطمینان بیشتری کارشناس نقشه‌برداری خود را انتخاب کرده و از بروز مشکلات احتمالی در مراحل اداری جلوگیری شود.

عکس نقشه UTM

بسیاری از کاربران برای آشنایی با ظاهر نقشه‌های ثبتی عبارت عکس نقشه UTM را جستجو می‌کنند. مشاهده تصاویر واقعی از نقشه‌های UTM باعث می‌شود متقاضیان با نحوه نمایش حدود ملک، جدول مختصات، خطوط مرزی، ابعاد، مساحت و سایر اطلاعات فنی آشنا شوند. این تصاویر بیشتر جنبه آموزشی دارند و به درک بهتر ساختار نقشه کمک می‌کنند.

عکس یک نقشه UTM استاندارد معمولاً نمایی از محدوده ملک را همراه با تمامی اطلاعات فنی مورد نیاز نشان می‌دهد. در کنار ترسیم ملک، جدول مختصات گوشه‌ها، مشخصات سیستم مختصات، مقیاس، جهت شمال، مشخصات مالک و مهر کارشناس نیز قابل مشاهده است. وجود این اطلاعات نشان‌دهنده استاندارد بودن نقشه است.

البته باید توجه داشت که عکس یا تصویر نقشه UTM به تنهایی اعتبار حقوقی ندارد. تنها نسخه اصلی نقشه که بر اساس برداشت میدانی تهیه شده و دارای مهر و امضای کارشناس صلاحیت‌دار باشد، برای ارائه به اداره ثبت، شهرداری، دادگاه و سایر مراجع رسمی قابل استفاده خواهد بود.

فرم نقشه UTM

فرم نقشه UTM قالب استانداردی است که اطلاعات فنی و ثبتی ملک در آن درج می‌شود. این فرم علاوه بر ترسیم حدود ملک، شامل بخش‌هایی برای ثبت مشخصات مالک، پلاک ثبتی، مساحت، جدول مختصات UTM، مقیاس، تاریخ برداشت، سیستم مختصات و مشخصات کارشناس تهیه‌کننده است. رعایت این ساختار باعث می‌شود نقشه مطابق ضوابط سازمان ثبت اسناد تهیه شود.

اگرچه ممکن است ظاهر فرم در شرکت‌های مختلف نقشه‌برداری اندکی متفاوت باشد، اما محتوای اصلی آن باید یکسان باشد. حذف هر یک از اطلاعات ضروری مانند جدول مختصات، مشخصات ملک یا مهر و امضای کارشناس می‌تواند باعث نقص پرونده و عدم پذیرش نقشه توسط مراجع ذی‌صلاح شود.

در بسیاری از پروژه‌های ثبتی، نسخه چاپی فرم نقشه UTM به همراه فایل دیجیتال آن نیز در اختیار مالک قرار می‌گیرد. این موضوع امکان استفاده مجدد از اطلاعات نقشه در پروژه‌های عمرانی، مهندسی یا پرونده‌های حقوقی را فراهم می‌کند.

نقشه UTM استاندارد

نقشه UTM استاندارد نقشه‌ای است که مطابق دستورالعمل‌های سازمان ثبت اسناد و املاک کشور و اصول مهندسی نقشه‌برداری تهیه شده باشد. این نقشه باید دارای مختصات دقیق تمامی گوشه‌های ملک، جدول مختصات، مساحت محاسبه‌شده، ابعاد اضلاع، جهت شمال، مقیاس، سیستم مختصات، مشخصات ثبتی و مهر و امضای کارشناس تهیه‌کننده باشد.

برای تهیه یک نقشه UTM استاندارد، عملیات برداشت باید با استفاده از تجهیزات دقیق مانند گیرنده‌های GNSS مولتی‌فرکانس، GPS ژئودتیک و در صورت نیاز توتال استیشن انجام شود. سپس داده‌های برداشت‌شده در نرم‌افزارهای تخصصی پردازش شده و نقشه نهایی با دقت سانتی‌متری ترسیم می‌شود. این دقت بالا موجب می‌شود موقعیت ملک در سامانه کاداستر کشور به‌درستی ثبت شود.

استفاده از نقشه UTM استاندارد علاوه بر تسریع در فرآیند صدور سند تک برگ، از بروز اختلافات مرزی، تداخل پلاک‌های ثبتی، مغایرت مساحت و برگشت پرونده جلوگیری می‌کند. به همین دلیل توصیه می‌شود تهیه این نقشه تنها به کارشناسان رسمی دادگستری یا مهندسان نقشه‌بردار دارای صلاحیت سپرده شود تا تمامی الزامات فنی و حقوقی رعایت گردد.

نمونه نقشه UTM املاک در امور ثبتی

نمونه نقشه UTM ملک، تصویری از نحوه نمایش موقعیت دقیق یک ملک در سیستم مختصات جهانی UTM است که توسط کارشناس نقشه‌برداری تهیه می‌شود. این نقشه علاوه بر نمایش شکل هندسی و حدود ملک، اطلاعاتی مانند مختصات گوشه‌ها، مساحت دقیق، طول اضلاع و موقعیت جغرافیایی را نیز در اختیار مالک و مراجع قانونی قرار می‌دهد. در بسیاری از پرونده‌های ثبتی، مشاهده نمونه نقشه UTM ملک به متقاضیان کمک می‌کند تا با ساختار نقشه آشنا شوند و بدانند چه اطلاعاتی در نقشه نهایی درج خواهد شد.

اگرچه نمونه‌های مختلف ممکن است از نظر طراحی ظاهری تفاوت داشته باشند، اما تمامی آن‌ها باید بر اساس استانداردهای سازمان ثبت اسناد و املاک کشور تهیه شوند. نمونه نقشه UTM معمولاً شامل پلان ملک، جدول مختصات UTM، جهت شمال، مقیاس، مشخصات مالک، پلاک ثبتی (در صورت وجود)، تاریخ برداشت، سیستم مختصات و مهر و امضای کارشناس تهیه‌کننده است. وجود این اطلاعات باعث می‌شود نقشه از نظر فنی و حقوقی معتبر بوده و برای صدور سند تک برگ، جانمایی پلاک ثبتی، افراز و سایر امور ثبتی قابل استفاده باشد.

اجزای نقشه UTM

هر نقشه UTM از بخش‌های مختلفی تشکیل شده است که هر کدام نقش مهمی در شناسایی دقیق ملک دارند. مهم‌ترین بخش نقشه، ترسیم حدود ملک است که شکل هندسی، ابعاد و محل قرارگیری اضلاع را به‌صورت دقیق نمایش می‌دهد. این بخش مبنای تعیین موقعیت واقعی ملک در زمین محسوب می‌شود. یکی دیگر از اجزای مهم نقشه UTM، جدول مختصات است که مختصات تمامی گوشه‌های ملک را بر اساس سیستم UTM نمایش می‌دهد.

همچنین اطلاعاتی مانند مساحت، مقیاس، جهت شمال، شماره پلاک ثبتی، شماره قطعه، سیستم مختصات، تاریخ برداشت و مشخصات کارشناس نیز در قسمت‌های مختلف نقشه درج می‌شود. در نقشه‌های حرفه‌ای، علاوه بر اطلاعات فنی، مهر و امضای کارشناس رسمی یا مهندس نقشه‌بردار نیز وجود دارد. این موضوع نشان‌دهنده مسئولیت فنی تهیه‌کننده نقشه بوده و اعتبار آن را برای ارائه به اداره ثبت، شهرداری، دادگاه و سایر مراجع قانونی افزایش می‌دهد.

اطلاعات نقشه UTM

اطلاعات درج‌شده در نقشه UTM تنها به نمایش شکل ملک محدود نمی‌شود. این نقشه مجموعه‌ای از داده‌های مکانی و ثبتی را در بر می‌گیرد که امکان شناسایی دقیق ملک را فراهم می‌کنند. مختصات UTM گوشه‌های ملک، مساحت دقیق، طول اضلاع، موقعیت شمال و مقیاس از مهم‌ترین اطلاعات موجود در این نقشه هستند. علاوه بر اطلاعات هندسی، معمولاً مشخصات مالک، شماره پلاک ثبتی، نوع کاربری ملک، سیستم مختصات مورد استفاده، تاریخ برداشت، مشخصات دستگاه‌های نقشه‌برداری و اطلاعات تهیه‌کننده نیز در نقشه درج می‌شود.

این اطلاعات باعث می‌شود نقشه قابلیت استناد در مراجع رسمی را داشته باشد. در برخی پروژه‌ها، بسته به هدف تهیه نقشه، اطلاعات تکمیلی مانند معابر مجاور، املاک همسایه، محدوده کاداستر، کاربری اراضی یا جانمایی پلاک ثبتی نیز به نقشه اضافه می‌شود تا بررسی پرونده با دقت بیشتری انجام گیرد.

نقشه UTM سند تک برگ

نقشه UTM سند تک برگ، یکی از مهم‌ترین مدارک مورد نیاز برای صدور سند مالکیت جدید است. این نقشه محل دقیق ملک را با مختصات استاندارد جهانی مشخص می‌کند و اطلاعات آن در سامانه کاداستر سازمان ثبت اسناد ثبت می‌شود. هدف از تهیه این نقشه جلوگیری از تداخل املاک، افزایش دقت اطلاعات ثبتی و تثبیت حدود مالکیت است. در نقشه UTM مربوط به سند تک برگ، تمامی گوشه‌های ملک با دقت سانتی‌متری برداشت شده و در قالب جدول مختصات نمایش داده می‌شوند.

همچنین مساحت دقیق، ابعاد اضلاع، شماره پلاک ثبتی، مشخصات مالک و سایر اطلاعات ضروری مطابق ضوابط سازمان ثبت در نقشه درج می‌شود. از آنجا که نقشه UTM سند تک برگ مبنای صدور سند رسمی قرار می‌گیرد، باید توسط کارشناس دارای صلاحیت و با استفاده از تجهیزات دقیق مانند گیرنده‌های GNSS مولتی فرکانس تهیه شود. هرگونه خطا در برداشت مختصات یا ترسیم نقشه ممکن است موجب تأخیر در صدور سند یا ایجاد اختلافات ملکی در آینده شود.

فایل نمونه نقشه یو تی ام UTM کارشناسی

بسیاری از متقاضیان قبل از ثبت سفارش، به دنبال فایل نمونه نقشه UTM هستند تا با نحوه نمایش اطلاعات و کیفیت نقشه آشنا شوند. این فایل‌ها معمولاً در قالب PDF برای مشاهده و چاپ و در قالب DWG یا DXF برای استفاده در نرم‌افزارهای مهندسی ارائه می‌شوند. مشاهده فایل نمونه به کاربران کمک می‌کند تا محل درج جدول مختصات، مشخصات ملک، ابعاد، مساحت، جهت شمال و سایر اطلاعات مهم را بشناسند.

همچنین می‌توانند کیفیت ترسیم، نحوه ارائه اطلاعات و استانداردهای مورد استفاده توسط کارشناس یا شرکت نقشه‌برداری را ارزیابی کنند. البته باید توجه داشت که فایل‌های نمونه صرفاً جنبه آموزشی و معرفی خدمات دارند و برای پرونده‌های واقعی قابل استفاده نیستند. هر ملک دارای شرایط، ابعاد و مختصات اختصاصی خود است و باید نقشه UTM آن به‌صورت مجزا تهیه شود.

نقشه UTM ملک چگونه است؟

نقشه UTM ملک، یک نقشه فنی و مهندسی است که در آن محدوده دقیق ملک بر اساس مختصات جهانی UTM ترسیم می‌شود. این نقشه معمولاً شامل پلان ملک، اضلاع، مساحت، جدول مختصات، جهت شمال، مقیاس و اطلاعات ثبتی است و تمامی جزئیات مورد نیاز برای شناسایی ملک را در اختیار مراجع قانونی قرار می‌دهد. از نظر ظاهری، نقشه UTM معمولاً روی یک شیت استاندارد تهیه می‌شود و در کنار ترسیم ملک، جدولی از مختصات گوشه‌ها، مشخصات مالک، شماره پلاک ثبتی، تاریخ برداشت و مشخصات کارشناس نیز درج می‌شود.

تمامی اطلاعات باید خوانا، دقیق و مطابق استانداردهای سازمان ثبت اسناد تنظیم شده باشند. نقشه UTM ملک ممکن است برای اهداف مختلفی مانند صدور سند تک برگ، جانمایی پلاک ثبتی، افراز، تفکیک، اخذ پروانه ساخت یا حل اختلافات ملکی تهیه شود. به همین دلیل، اگرچه ساختار کلی آن مشابه است، اما جزئیات و اطلاعات درج‌شده در نقشه متناسب با نوع پرونده و نیاز مرجع درخواست‌کننده تنظیم خواهد شد.

نقشه UTM چه شکلی است؟

نقشه UTM یک نقشه فنی است که موقعیت دقیق یک ملک یا زمین را بر اساس سیستم مختصات UTM نمایش می‌دهد. این نقشه معمولاً به‌صورت یک فایل چاپی و در صورت نیاز فایل دیجیتال ارائه می‌شود و شامل اطلاعات هندسی، مختصات، مساحت و مشخصات پروژه است. ظاهر نقشه ممکن است بسته به هدف تهیه آن (مانند اخذ سند، افراز، تفکیک یا پرونده‌های قضایی) اندکی متفاوت باشد، اما ساختار کلی آن از استانداردهای مشخصی پیروی می‌کند.

مهم‌ترین اجزای یک نقشه UTM استاندارد

یک نقشه UTM حرفه‌ای معمولاً شامل بخش‌های زیر است:

• ترسیم دقیق حدود ملک
• مختصات UTM تمام گوشه‌ها و شکستگی‌ها
• جدول مختصات
• مساحت محاسبه‌شده
• جهت شمال
• مقیاس نقشه
• سیستم مختصات و زون UTM
• مشخصات ملک
• مشخصات تهیه‌کننده نقشه
• تاریخ تهیه
• کادر و عنوان نقشه

وجود این اطلاعات باعث می‌شود نقشه برای بررسی‌های فنی و اداری کامل‌تر باشد.

جدول مختصات در نقشه UTM چیست؟

یکی از مهم‌ترین بخش‌های هر نقشه UTM، جدول مختصات است. در این جدول، مختصات هر یک از نقاط اصلی ملک به‌صورت منظم درج می‌شود. این جدول معمولاً شامل شماره هر نقطه و مقادیر مختصات آن در سیستم UTM است و امکان بازسازی حدود ملک را برای کارشناسان فراهم می‌کند.

چرا جدول مختصات اهمیت دارد؟

جدول مختصات مزایای متعددی دارد، از جمله:

• تعیین دقیق موقعیت گوشه‌های ملک
• امکان کنترل و بررسی نقشه
• استفاده در پروژه‌های ثبتی
• تطبیق با برداشت‌های بعدی
• کاهش احتمال اختلاف در حدود ملک

اطلاعاتی که معمولاً روی نقشه UTM درج می‌شود

اگرچه بسته به نوع پروژه ممکن است برخی اطلاعات متفاوت باشد، اما یک نقشه استاندارد معمولاً شامل موارد زیر است:

• نام پروژه
• موقعیت ملک
• پلاک ثبتی (در صورت نیاز)
• مساحت
• مقیاس
• جهت شمال
• زون UTM
• سیستم مختصات
• تاریخ تهیه
• مشخصات کارشناس یا شرکت تهیه‌کننده
• شماره نسخه یا کد پروژه (در صورت وجود)

آیا همه نقشه‌های UTM یکسان هستند؟

خیر. ساختار کلی نقشه‌ها مشابه است، اما محتوا و جزئیات آن‌ها با توجه به هدف پروژه تفاوت دارد. برای مثال، نقشه‌ای که برای اخذ سند تک‌برگ تهیه می‌شود، ممکن است با نقشه موردنیاز برای پروژه‌های عمرانی یا دعاوی ملکی از نظر اطلاعات تکمیلی و مستندات همراه تفاوت داشته باشد.

چه عواملی بر ظاهر نهایی نقشه تأثیر می‌گذارند؟

ظاهر و محتوای نقشه UTM به عوامل مختلفی بستگی دارد، از جمله:

• نوع پروژه
• مرجع درخواست‌کننده
• مساحت و شکل ملک
• تعداد نقاط شکست
• نیاز به جانمایی پلاک ثبتی
• وجود عوارض طبیعی یا ساختمانی
• استانداردهای مورد استفاده

آیا می‌توان از نمونه‌های اینترنتی برای همه پرونده‌ها استفاده کرد؟

بسیاری از نمونه‌های موجود در اینترنت تنها برای آشنایی با ساختار کلی نقشه مناسب هستند. از آنجا که هر ملک ویژگی‌های خاص خود را دارد، نقشه UTM باید بر اساس وضعیت واقعی همان ملک و اطلاعات برداشت‌شده تهیه شود و استفاده از نمونه‌های آماده به‌عنوان نقشه واقعی امکان‌پذیر نیست.

یک نقشه UTM استاندارد باید چه اطلاعاتی داشته باشد؟

صرف نمایش مرزهای یک ملک روی کاغذ به معنای استاندارد بودن نقشه UTM نیست. یک نقشه حرفه‌ای باید مجموعه‌ای از اطلاعات فنی، هندسی و توصیفی را در اختیار کاربر و مرجع بررسی‌کننده قرار دهد. هرچه اطلاعات نقشه کامل‌تر باشد، امکان بررسی، کنترل و استفاده از آن در فرآیندهای ثبتی، حقوقی و مهندسی بیشتر خواهد بود.

حدود و مرزهای دقیق ملک

اولین و مهم‌ترین بخش هر نقشه UTM، نمایش دقیق حدود ملک است.

در این بخش معمولاً موارد زیر مشخص می‌شود:

• گوشه‌های اصلی زمین
• شکستگی‌های اضلاع
• طول هر ضلع
• شکل هندسی ملک
• جهت قرارگیری زمین نسبت به شمال

ترسیم صحیح حدود ملک، مبنای بسیاری از بررسی‌های بعدی خواهد بود.

جدول مختصات نقاط

جدول مختصات یکی از اصلی‌ترین اجزای نقشه است و معمولاً شامل مختصات تمام نقاط شکست و گوشه‌های ملک در سیستم UTM می‌شود. وجود این جدول امکان کنترل مجدد، برداشت مجدد و تطبیق اطلاعات را فراهم می‌کند.

مساحت دقیق ملک

یکی از اطلاعات مهمی که در نقشه درج می‌شود، مساحت محاسبه‌شده بر اساس مختصات برداشت‌شده است. در برخی پرونده‌ها، این مساحت ممکن است با اطلاعات سند یا قولنامه تفاوت داشته باشد که در چنین شرایطی، بررسی علت اختلاف اهمیت زیادی دارد.

جهت شمال (North Arrow)

نمایش جهت شمال باعث می‌شود موقعیت واقعی ملک نسبت به محیط اطراف به‌درستی قابل تفسیر باشد و از بروز اشتباه در خواندن نقشه جلوگیری شود.

مقیاس نقشه

مقیاس نشان می‌دهد ابعاد ترسیم‌شده روی نقشه با ابعاد واقعی زمین چه نسبتی دارند. انتخاب مقیاس مناسب باعث می‌شود جزئیات ملک به‌صورت خوانا و دقیق نمایش داده شود.

سیستم مختصات و زون UTM

در هر نقشه استاندارد باید نوع سیستم مختصات و زون UTM مورد استفاده مشخص باشد تا امکان استفاده مجدد از اطلاعات و تطبیق آن با سایر نقشه‌ها وجود داشته باشد.

اطلاعات تکمیلی که ارزش نقشه را افزایش می‌دهد

علاوه بر اطلاعات اصلی، درج برخی داده‌های تکمیلی باعث می‌شود نقشه برای کارشناسان و مراجع اداری کاربرد بیشتری داشته باشد.

مشخصات ملک

این بخش می‌تواند شامل اطلاعاتی مانند:

• آدرس یا موقعیت تقریبی
• پلاک ثبتی (در صورت نیاز)
• نوع کاربری
• نام پروژه

باشد.

مشخصات تهیه‌کننده نقشه

در بسیاری از پروژه‌ها، درج اطلاعات تهیه‌کننده نقشه و تاریخ تهیه، امکان پیگیری و بررسی‌های بعدی را تسهیل می‌کند.

شماره نسخه یا کد پروژه

برای پروژه‌های بزرگ یا پرونده‌هایی که چندین نسخه از نقشه تهیه می‌شود، استفاده از شماره نسخه یا کد پروژه به مدیریت مستندات کمک می‌کند.

تفاوت نقشه UTM استاندارد با نقشه ناقص

گاهی کاربران تنها بر اساس ظاهر نقشه درباره کیفیت آن قضاوت می‌کنند، در حالی که کیفیت واقعی به اطلاعات فنی موجود در نقشه وابسته است.

آیا ظاهر نقشه در همه پروژه‌ها یکسان است؟

خیر. اگرچه ساختار کلی نقشه مشابه است، اما بسته به هدف تهیه، ممکن است اطلاعات متفاوتی در آن درج شود.

برای مثال:

نقشه UTM برای اخذ سند

ممکن است تأکید بیشتری بر حدود ملک، جدول مختصات و تطبیق با مدارک ثبتی داشته باشد.

نقشه UTM برای افراز و تفکیک

علاوه بر حدود موجود، معمولاً مرزهای پیشنهادی برای قطعات جدید نیز نمایش داده می‌شود.

نقشه UTM برای دعاوی ملکی

ممکن است مستندات تکمیلی، جانمایی پلاک ثبتی یا اطلاعات مربوط به حدود مجاوران نیز به نقشه یا گزارش فنی پیوست شود.

نقشه UTM برای پروژه‌های عمرانی

در این پروژه‌ها ممکن است عوارض طبیعی، ساختمان‌ها، معابر، تأسیسات و سایر جزئیات نیز روی نقشه نمایش داده شود.

اشتباهات رایج هنگام بررسی نمونه نقشه UTM

بسیاری از کاربران هنگام مشاهده نمونه نقشه به نکات مهم توجه نمی‌کنند.

رایج‌ترین اشتباهات عبارت‌اند از:

• توجه صرف به ظاهر نقشه
• بررسی نکردن جدول مختصات
• بی‌توجهی به سیستم مختصات
• نادیده گرفتن تاریخ تهیه
• استفاده از نمونه‌های اینترنتی به‌جای نقشه اختصاصی ملک
• تصور اینکه همه نقشه‌های UTM کاربرد یکسان دارند

چگونه کیفیت یک نقشه UTM را ارزیابی کنیم؟

پیش از استفاده از نقشه، بهتر است موارد زیر بررسی شود:

• کامل بودن اطلاعات فنی
• وضوح ترسیم حدود
• وجود جدول مختصات
• درج مقیاس
• نمایش جهت شمال
• مشخص بودن سیستم مختصات
• تناسب اطلاعات با هدف پروژه
• کیفیت چاپ و خوانایی

جدول چک‌لیست ارزیابی نقشه UTM

آیا یک نمونه نقشه UTM برای همه املاک قابل استفاده است؟

یکی از اشتباهات رایج کاربران این است که تصور می‌کنند اگر نمونه‌ای از نقشه UTM را در اینترنت پیدا کنند، می‌توانند همان قالب یا اطلاعات را برای ملک خود نیز استفاده کنند. در حالی که هر نقشه UTM به‌صورت اختصاصی برای همان ملک تهیه می‌شود. مختصات، حدود، مساحت، تعداد شکستگی‌ها، موقعیت جغرافیایی، نوع کاربری و هدف از تهیه نقشه در هر پروژه متفاوت است؛ بنابراین، نمونه‌های موجود تنها برای آشنایی با ساختار کلی نقشه کاربرد دارند و جایگزین برداشت میدانی و تهیه نقشه اختصاصی نیستند.

چرا هر ملک به نقشه اختصاصی نیاز دارد؟

هر ملک ویژگی‌های منحصر‌به‌فرد خود را دارد، از جمله:

• موقعیت جغرافیایی
• شکل هندسی
• تعداد اضلاع و شکستگی‌ها
• مساحت
• همجواری با املاک مجاور
• وضعیت ثبتی
• نوع درخواست (اخذ سند، افراز، تفکیک، دعاوی ملکی و…)

به همین دلیل، نقشه UTM باید بر اساس شرایط واقعی همان ملک تهیه شود.

نقش نمونه نقشه UTM در فرآیند سفارش

مشاهده یک نمونه واقعی پیش از ثبت سفارش، به کاربران کمک می‌کند تا بدانند خروجی نهایی شامل چه اطلاعاتی خواهد بود و هنگام تحویل نقشه، چه مواردی را بررسی کنند. همچنین نمونه نقشه باعث می‌شود کارفرما و نقشه‌بردار درک مشترکی از نوع خروجی مورد انتظار داشته باشند و احتمال بروز ابهام کاهش یابد.

هنگام دریافت نقشه UTM چه مواردی را بررسی کنیم؟

پیش از استفاده از نقشه در پرونده‌های اداری یا حقوقی، بهتر است این موارد کنترل شوند:

کامل بودن اطلاعات فنی

اطمینان حاصل کنید که جدول مختصات، سیستم مختصات، زون UTM، مقیاس و جهت شمال در نقشه درج شده باشد.

تطابق مشخصات ملک

نام پروژه، پلاک ثبتی (در صورت وجود)، موقعیت ملک و سایر اطلاعات توصیفی باید با مدارک شما مطابقت داشته باشد.

بررسی مساحت

مساحت درج‌شده روی نقشه را با اطلاعات موجود در اسناد یا مدارک مرتبط مقایسه کنید. در صورت وجود اختلاف، علت آن باید بررسی شود.

خوانایی نقشه

تمام خطوط، اعداد، جدول‌ها و توضیحات باید واضح و قابل خواندن باشند تا در زمان ارائه به مراجع مختلف مشکلی ایجاد نشود.

نقش کارشناس رسمی در تهیه نقشه UTM استاندارد

در بسیاری از پرونده‌های ثبتی، قضایی و عمرانی، صرف داشتن تجهیزات نقشه‌برداری کافی نیست. انتخاب روش مناسب برداشت، کنترل کیفیت داده‌ها و تهیه نقشه مطابق با الزامات فنی، نیازمند دانش و تجربه تخصصی است. کارشناس رسمی دادگستری یا نقشه‌بردار متخصص می‌تواند با بررسی مدارک، بازدید از محل و انجام برداشت دقیق، نقشه‌ای تهیه کند که متناسب با هدف پرونده باشد.

چرا مشاهده نمونه نقشه قبل از سفارش اهمیت دارد؟

دیدن نمونه‌های واقعی، علاوه بر افزایش آگاهی، به کاربر کمک می‌کند تا:

• با ساختار استاندارد نقشه آشنا شود.
• تفاوت نقشه‌های حرفه‌ای و غیراستاندارد را تشخیص دهد.
• بداند چه اطلاعاتی باید در نقشه درج شود.
• هنگام تحویل نقشه، کنترل اولیه را انجام دهد.
• با اطمینان بیشتری برای سفارش خدمات تصمیم بگیرد.

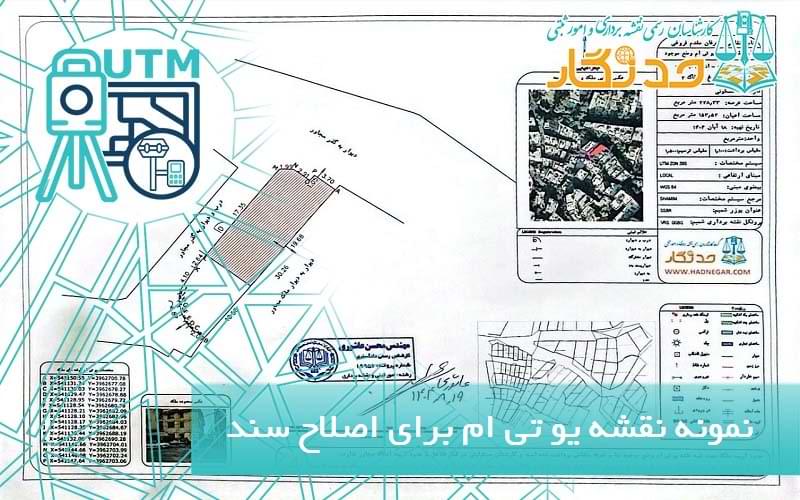

نمونه نقشه یو تی ام برای اصلاح سند

یکی از موضوعات رایج در اصلاح اسناد مالکیت، افزایش مساحت در املاک ثبت شده است. این اضافه مساحت می‌تواند به دلایل مختلفی از جمله جابجایی املاک، اشتباه در تعیین مساحت اولیه، یا تغییر در ابعاد اضلاع ملک رخ دهد. به همین دلیل، قانونگذار در ماده ۱۴۹ الحاقی به قانون ثبت در تاریخ ۱۸ دی ۱۳۵۱ چنین مقرر کرده است: اگر ملکی با مساحت مشخصی معامله شده و بعداً مشخص شود که مساحت بیشتری دارد، ذینفع می‌تواند ارزش این اضافه مساحت را بر اساس قیمت اولیه ذکر شده در سند و سایر هزینه‌های قانونی به حساب ثبت واریز کند و سپس تقاضای اصلاح سند مالکیت را نماید.

به شرطی که این اضافه مساحت در محدوده سند مالکیت باشد و تجاوزی به املاک مجاور نداشته باشد و توافقی بین مالک و خریدار در مورد این اضافه صورت نگرفته باشد، اداره ثبت سند را اصلاح کرده و به ذینفع اطلاع می‌دهد تا مبلغ واریز شده را دریافت کند. علت‌های اصلی برای افزایش مساحت در ماده ۱۴۹ قانون ثبت، ناشی از بی‌دقتی یا نبود امکانات کافی در تهیه نقشه‌های عرصه است. گاهی نیز این افزایش به دلیل خطا در محاسبه ابعاد اضلاع ملک در سند مالکیت رخ می‌دهد. با توجه به این موضوع، دو حالت ممکن است مطرح شود: یکی ناشی از اشتباه در محاسبه و دیگری به دلیل جابجایی یا تغییر ناخواسته در ملک.

نمونه نقشه یو تی ام رها سازی گذر

اضافه مساحت در املاک می‌تواند به دو صورت رخ دهد. در حالت اول، اضافه مساحت زمانی شکل می‌گیرد که زمین در محدوده سند مالکیت قرار دارد و مالک آن را در اختیار دارد، اما با سند و نقشه‌های موجود همخوانی ندارد. در این شرایط، پس از تهیه نقشه دقیق و بررسی همسایگی‌ها و گذرهای مجاور، می‌توان اصلاحات لازم را به شرط عدم تجاوز به حقوق دیگران اعمال کرد.

در حالت دوم، اضافه مساحت ناشی از اشتباه محاسباتی اتفاق می‌افتد. این حالت زمانی رخ می‌دهد که شکل و اندازه ملک در محدوده خود تغییر نیافته، اما به دلیل اشتباهات در اندازه‌گیری‌های گذشته، مساحت واقعی با اسناد مالکیت همخوانی ندارد. برای مثال، در گذشته به دلیل نبود تجهیزات دقیق، مساحت زمین‌هایی با شکل‌های پیچیده مانند ذوزنقه به اشتباه محاسبه می‌شد. در این موارد، با بررسی دقیق و بازدید از ملک توسط نماینده اداره ثبت و نقشه‌بردار، گزارش تهیه می‌شود و در آن تأکید می‌شود که اضافه مساحت در محدوده سند مالکیت بوده و به حقوق دیگران آسیبی نمی‌زند. در نهایت، ریاست اداره ثبت دستور اصلاح سند و تعیین ارزش اضافه مساحت بر اساس قیمت اولیه را صادر می‌کند، و این موضوع به روشنی در چارچوب ماده ۱۴۹ الحاقی قانون ثبت قرار می‌گیرد.

نمونه نقشه یو تی ام تعیین تجاوز ملک های مجاور

تجاوز به مرزهای ملک مجاور می‌تواند به صورت ناخواسته یا عمدی رخ دهد. بسیاری از مشکلات مربوط به تداخل ملک‌ها اغلب در املاک قدیمی دیده می‌شود که در آن‌ها دیوارها و مرزها با استفاده از ابزارهای دقیق نقشه‌برداری تعیین نشده‌اند. در گذشته، ارزش ملک مانند امروز نبوده و به همین دلیل دقت زیادی در تعیین مرزها به خصوص در زمین‌های بزرگ وجود نداشت. اما امروزه با توجه به ارزش بالای هر متر مربع ملک، حتی تجاوز چند سانتی‌متری به ملک مجاور می‌تواند به مشکلات جدی منجر شود. به همین دلیل، اداره ثبت و سایر نهادهای مرتبط از مالکان می‌خواهند که نقشه یو تی ام برای ملک تهیه کنند. نقشه یو تی ام با استفاده از سیستم مختصات جهانی، مختصات دقیق هر نقطه از ملک را مشخص می‌کند. این نقشه تضمین می‌کند که موقعیت ملک با دقت سانتی‌متری بر روی کره زمین تعیین شود و هیچ زمینی دارای مختصات مشابه با آن نخواهد بود. به این ترتیب، حدود و مرزهای ملک به دقت مشخص و تثبیت می‌شود.

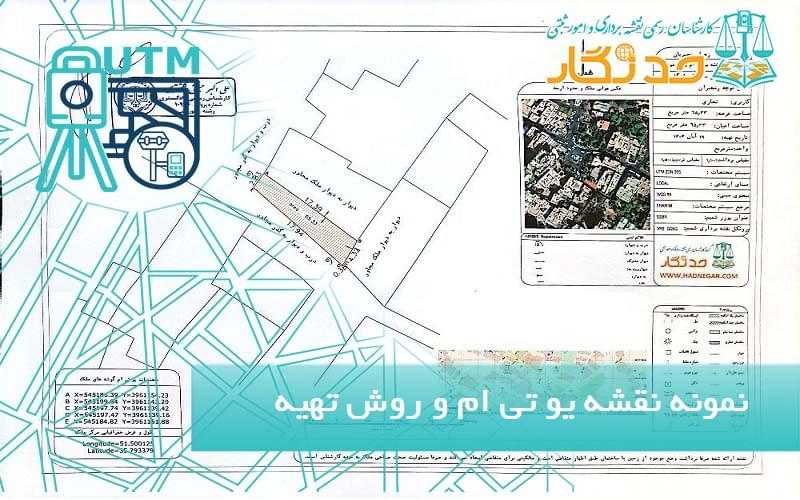

نمونه نقشه یو تی ام و روش تهیه UTM

پس از تهیه نقشه ابتدایی یا کروکی از وضعیت موجود ملک، گام بعدی وارد کردن این نقشه به سیستم مختصات جهانی یو تی ام (UTM) است. این سیستم مختصات به عنوان یک استاندارد بین‌المللی شناخته شده و امکان می‌دهد نقشه ملک شما به دقت بیشتری بر اساس موقعیت جغرافیایی تبدیل شود. با استفاده از سیستم یو تی ام، می‌توانید موقعیت‌ها را با دقت بالا تحلیل و بررسی کنید.

نقشه‌ای که در این مرحله به دست می‌آید، یک نقشه خام و پایه‌ای است که دارای مختصات دقیق و اطلاعات ضروری می‌باشد. این اطلاعات به ویژه برای برنامه‌ریزی‌های آینده و پیشبرد پروژه‌های مختلف اهمیت ویژه‌ای دارد. تبدیل نقشه به سیستم یو تی ام نه تنها دقت تحلیل‌ها را بهبود می‌بخشد، بلکه امکان مقایسه و هم‌سنجی با سایر نقشه‌ها و داده‌های جغرافیایی را نیز فراهم می‌سازد. به اختصار، این گام در فرآیند تهیه نقشه اهمیت زیادی در ارتقای کیفیت اطلاعات جغرافیایی و تسهیل تصمیم‌گیری‌های مرتبط با ملک دارد و به عنوان یکی از مراحل اساسی در پروژه‌های مهندسی و معماری محسوب می‌شود.

نقشه UTM

نقشه UTM یکی از دقیق‌ترین انواع نقشه‌های مهندسی است که موقعیت یک ملک یا زمین را بر اساس سیستم مختصات جهانی Universal Transverse Mercator (UTM) مشخص می‌کند. در این نقشه، تمامی گوشه‌های ملک با مختصات دقیق ثبت شده و محدوده واقعی آن روی زمین مشخص می‌شود. به همین دلیل نقشه UTM به عنوان یکی از مدارک اصلی در امور ثبتی، حقوقی و عمرانی شناخته می‌شود. امروزه استفاده از نقشه UTM در فرآیندهایی مانند صدور سند تک‌برگ، جانمایی پلاک ثبتی، افراز، تفکیک، اخذ پروانه ساخت، تعیین حدود املاک و حل اختلافات ملکی اهمیت بسیار زیادی دارد.

ثبت مختصات دقیق املاک باعث کاهش تداخل حدود، جلوگیری از تصرفات غیرقانونی و افزایش امنیت مالکیت می‌شود. تهیه این نقشه با استفاده از گیرنده‌های GNSS مولتی‌فرکانس، توتال استیشن و نرم‌افزارهای تخصصی نقشه‌برداری انجام می‌شود. در نهایت نقشه‌ای تهیه می‌شود که علاوه بر نمایش شکل هندسی ملک، شامل جدول مختصات، مساحت، ابعاد، جهت شمال و سایر اطلاعات فنی مورد نیاز است.

تهیه نقشه UTM

تهیه نقشه UTM فرآیندی تخصصی است که با بازدید از محل ملک آغاز می‌شود. در این مرحله، کارشناس نقشه‌برداری تمامی گوشه‌های زمین یا ساختمان را با استفاده از تجهیزات دقیق برداشت کرده و مختصات آن‌ها را در سیستم UTM ثبت می‌کند. دقت برداشت معمولاً در حد چند سانتی‌متر است و برای امور ثبتی کاملاً مناسب خواهد بود. پس از پایان عملیات میدانی، اطلاعات برداشت‌شده در نرم‌افزارهای تخصصی پردازش می‌شوند.

سپس نقشه نهایی شامل پلان ملک، جدول مختصات، مساحت، طول اضلاع، مشخصات مالک، شماره پلاک ثبتی و سایر اطلاعات لازم تهیه شده و در قالب مورد تأیید سازمان ثبت اسناد تحویل متقاضی می‌شود. کیفیت تهیه نقشه UTM تأثیر مستقیمی بر سرعت رسیدگی به پرونده‌های ثبتی دارد. هرگونه خطا در برداشت مختصات یا ترسیم نقشه ممکن است موجب برگشت پرونده یا نیاز به برداشت مجدد شود؛ بنابراین استفاده از تجهیزات استاندارد و کارشناسان با تجربه اهمیت ویژه‌ای دارد.

هزینه نقشه UTM

هزینه نقشه UTM برای همه املاک یکسان نیست و بر اساس عوامل مختلفی تعیین می‌شود. مساحت ملک، موقعیت جغرافیایی، نوع کاربری، تعداد شکستگی‌های حدود، دسترسی به ملک، نیاز به جانمایی پلاک ثبتی و هدف تهیه نقشه از مهم‌ترین عوامل مؤثر بر هزینه هستند. به عنوان مثال، تهیه نقشه برای یک واحد مسکونی کوچک در محدوده شهری معمولاً هزینه کمتری نسبت به یک زمین کشاورزی چند هکتاری یا باغ با مرزهای نامنظم دارد.

همچنین اگر علاوه بر برداشت UTM، خدماتی مانند جانمایی پلاک ثبتی، تهیه گزارش کارشناسی یا بررسی سوابق ثبتی نیز مورد نیاز باشد، هزینه نهایی افزایش خواهد یافت. بهترین روش برای اطلاع از هزینه دقیق، ارائه اطلاعات اولیه مانند آدرس ملک، مساحت تقریبی، نوع سند و هدف تهیه نقشه به کارشناس نقشه‌برداری است تا پس از بررسی شرایط، قیمت دقیق اعلام شود.

جانمایی پلاک ثبتی

جانمایی پلاک ثبتی یکی از مهم‌ترین خدمات نقشه‌برداری در حوزه امور ثبتی است که طی آن محل دقیق یک پلاک ثبتی بر روی زمین مشخص می‌شود. این عملیات با استفاده از اسناد ثبتی، نقشه‌های کاداستری، سوابق ثبت و اطلاعات نقشه‌برداری انجام می‌شود و نقش مهمی در تعیین موقعیت واقعی ملک دارد. در بسیاری از پرونده‌های مربوط به اختلافات ملکی، اراضی فاقد سند، صدور سند تک‌برگ یا اجرای قانون الزام به ثبت رسمی معاملات، جانمایی پلاک ثبتی اولین گام برای شناسایی دقیق ملک محسوب می‌شود.

در صورتی که محل ملک به درستی مشخص نشود، ادامه مراحل ثبتی نیز با مشکل مواجه خواهد شد. جانمایی پلاک ثبتی باید توسط کارشناسان متخصص انجام شود، زیرا نیازمند آشنایی کامل با قوانین ثبتی، نقشه‌های ثبتی و سیستم‌های مختصات است. نتیجه این عملیات معمولاً به همراه نقشه UTM و گزارش کارشناسی به مراجع مربوط ارائه می‌شود.

استعلام نقشه UTM

بسیاری از مالکان تصور می‌کنند که نقشه UTM مانند سند مالکیت از طریق سامانه‌های اینترنتی قابل استعلام است، اما در عمل چنین امکانی وجود ندارد. نقشه UTM یک سند مهندسی است که برای هر ملک به‌صورت اختصاصی تهیه می‌شود و در سامانه عمومی برای جستجو یا مشاهده در دسترس نیست. در صورتی که قبلاً برای ملک نقشه UTM تهیه شده باشد، ممکن است نسخه‌ای از آن نزد مالک، شرکت نقشه‌برداری یا در پرونده ثبتی موجود باشد.

البته در بسیاری از موارد، به دلیل تغییر وضعیت ملک یا نیاز به برداشت جدید، لازم است نقشه مجدداً تهیه شود. اگر هدف از استعلام، اطلاع از وضعیت ثبتی ملک یا بررسی وجود نقشه در پرونده باشد، این موضوع باید از طریق اداره ثبت اسناد یا کارشناس تهیه‌کننده نقشه پیگیری شود. در هر صورت، برای انجام امور رسمی معمولاً جدیدترین نقشه UTM مورد استفاده قرار می‌گیرد.

نقشه UTM برای سند تک‌برگ

یکی از مهم‌ترین مدارک مورد نیاز برای صدور سند تک‌برگ، نقشه UTM است. این نقشه موقعیت دقیق ملک را با مختصات استاندارد جهانی مشخص می‌کند و اطلاعات آن در سامانه کاداستر ثبت می‌شود. هدف از این فرآیند، جلوگیری از هم‌پوشانی املاک و افزایش دقت اطلاعات ثبتی است. در نقشه UTM سند تک‌ برگ، تمامی گوشه‌های ملک با دقت بالا برداشت شده و اطلاعاتی مانند مساحت، ابعاد، جدول مختصات، شماره پلاک ثبتی، مشخصات مالک و مهر کارشناس در آن درج می‌شود.

این نقشه باید مطابق ضوابط سازمان ثبت اسناد تهیه شود تا مورد پذیرش قرار گیرد. اگر نقشه UTM با استانداردهای لازم تهیه نشده باشد یا اطلاعات آن ناقص باشد، ممکن است پرونده صدور سند با تأخیر مواجه شود. به همین دلیل توصیه می‌شود تهیه این نقشه را به کارشناسان مجرب و دارای صلاحیت واگذار کنید.

تفاوت GPS موبایل و GPS دوفرکانسه

اگرچه تلفن‌های همراه امروزی به GPS مجهز هستند، اما دقت آن‌ها برای امور ثبتی و نقشه‌برداری کافی نیست. GPS موبایل معمولاً دقتی بین ۳ تا ۱۰ متر دارد و تحت تأثیر شرایط جوی، ساختمان‌ها، پوشش گیاهی و کیفیت دریافت سیگنال قرار می‌گیرد. در مقابل، گیرنده‌های GPS یا GNSS دوفرکانسه و مولتی‌فرکانسه با دریافت هم‌زمان چندین سیگنال ماهواره‌ای و اتصال به شبکه شمیم، قادرند مختصات را با دقت چند سانتی‌متر اندازه‌گیری کنند.

به همین دلیل این تجهیزات در تهیه نقشه UTM، پروژه‌های عمرانی، کاداستر و عملیات ثبتی مورد استفاده قرار می‌گیرند. به همین علت، مختصات ثبت‌شده توسط تلفن همراه برای صدور سند تک‌برگ، جانمایی پلاک ثبتی یا ارائه به اداره ثبت قابل استناد نیست و تنها برداشت انجام‌شده با تجهیزات تخصصی نقشه‌برداری اعتبار قانونی دارد.

کارشناس رسمی دادگستری رشته نقشه‌برداری

کارشناس رسمی دادگستری رشته نقشه‌ برداری فردی است که پس از طی مراحل قانونی و دریافت پروانه کارشناسی، صلاحیت انجام امور تخصصی نقشه‌برداری و ارائه نظریه کارشناسی به مراجع قضایی و اداری را دارد. این کارشناسان در تهیه نقشه UTM، جانمایی پلاک ثبتی، تعیین حدود املاک، بررسی اختلافات ملکی و ارزیابی اسناد ثبتی نقش مهمی ایفا می‌کنند.

در بسیاری از پرونده‌های حقوقی و ثبتی، نقشه و گزارش تهیه‌شده توسط کارشناس رسمی دادگستری از اعتبار بالایی برخوردار است و می‌تواند به عنوان مستند فنی در دادگاه، اداره ثبت، شهرداری و سایر مراجع مورد استفاده قرار گیرد. به همین دلیل انتخاب کارشناس دارای تجربه و آشنا با مقررات ثبتی اهمیت زیادی دارد. کارشناس رسمی علاوه بر تسلط بر مباحث فنی نقشه‌برداری، باید با قوانین ثبت اسناد، مقررات کاداستر، آیین‌نامه‌های ثبتی و شیوه تهیه گزارش‌های کارشناسی نیز آشنا باشد تا بتواند نقشه‌ای دقیق، مستند و قابل استناد برای پرونده‌های مختلف تهیه کند.

جمع‌بندی

نمونه نقشه UTM ابزاری آموزشی و کاربردی برای آشنایی با ساختار، اطلاعات و استانداردهای این نوع نقشه است. با این حال، هر نقشه UTM باید متناسب با مشخصات واقعی ملک، هدف پروژه و الزامات مرجع درخواست‌کننده تهیه شود. پیش از استفاده از هر نقشه، بهتر است کامل بودن اطلاعات فنی، تطابق مشخصات ملک و کیفیت برداشت بررسی شود. در صورت نیاز به تهیه نقشه جدید، استفاده از تجهیزات تخصصی و تجربه کارشناسان نقشه‌برداری، نقش مهمی در دقت و قابلیت استفاده از نقشه خواهد داشت.

سوالات متداول درباره نمونه نقشه UTM

۱. نمونه نقشه UTM چیست و چه اطلاعاتی در آن درج می‌شود؟

نمونه نقشه UTM، یک الگوی واقعی از نقشه موقعیت و حدود ملک بر اساس سیستم مختصات UTM است. معمولاً در آن محدوده ملک، مختصات گوشه‌ها، مساحت، شمال جغرافیایی، مقیاس، مشخصات ثبتی و اطلاعات فنی نقشه درج می‌شود.

۲. یک نمونه نقشه UTM استاندارد چه شکلی است؟

نقشه UTM استاندارد باید موقعیت دقیق ملک را روی نقشه نشان دهد و مختصات گوشه‌ها، ابعاد و حدود ملک و اطلاعات فنی لازم را داشته باشد. شکل نهایی نقشه با توجه به کاربرد آن، مانند امور ثبتی، شهرداری یا جانمایی پلاک، می‌تواند متفاوت باشد.

۳. آیا نمونه نقشه UTM برای سند ملک با نقشه UTM شهرداری تفاوت دارد؟

بله. هر دو بر پایه مختصات دقیق مکانی تهیه می‌شوند، اما محتوای نقشه و الزامات ارائه آن ممکن است بر اساس مرجع درخواست‌کننده متفاوت باشد. بنابراین نقشه باید متناسب با هدف استفاده تهیه شود.

۴. در نمونه نقشه UTM مختصات ملک چگونه نمایش داده می‌شود؟

مختصات معمولاً برای گوشه‌ها و نقاط اصلی ملک به صورت Easting و Northing و در یک زون مشخص UTM درج می‌شوند. این مختصات امکان تعیین موقعیت دقیق ملک روی زمین و نقشه را فراهم می‌کنند.

۵. آیا در نمونه نقشه UTM مساحت ملک هم درج می‌شود؟

بله، در بسیاری از نقشه‌های UTM مساحت محاسبه‌شده ملک نیز درج می‌شود. مساحت به‌دست‌آمده از برداشت میدانی می‌تواند برای مقایسه با مساحت سند یا بررسی مغایرت‌های موجود مورد استفاده قرار گیرد.

۶. آیا نمونه نقشه UTM باید مهر و امضای کارشناس داشته باشد؟

اگر نقشه برای ارائه به مراجع رسمی یا انجام امور کارشناسی تهیه شود، بسته به نوع درخواست و مرجع مربوطه ممکن است نیاز به تأیید، مهر و امضای کارشناس دارای صلاحیت داشته باشد. صرفاً مشاهده یک نمونه نقشه به معنای معتبر بودن آن برای امور رسمی نیست.

۷. تفاوت نمونه نقشه UTM با نقشه ثبتی چیست؟

نقشه UTM بر تعیین موقعیت دقیق ملک در سیستم مختصات جهانی تمرکز دارد، در حالی که نقشه ثبتی علاوه بر موقعیت، می‌تواند اطلاعات مربوط به پلاک ثبتی، حدود اربعه و سوابق ثبتی را نیز دربرگیرد. در برخی پروژه‌ها این اطلاعات در یک نقشه تلفیق می‌شوند.

۸. آیا نمونه نقشه UTM برای زمین و آپارتمان یکسان است؟

خیر. نقشه UTM زمین معمولاً بر محدوده و گوشه‌های عرصه تمرکز دارد، اما در مورد آپارتمان ممکن است موضوعاتی مانند موقعیت ساختمان، عرصه و ارتباط آن با ملک مطرح باشد. نوع نقشه باید بر اساس کاربرد و موضوع کارشناسی تعیین شود.

۹. آیا می‌توان از روی نمونه نقشه UTM کیفیت یک نقشه را تشخیص داد؟

تا حدودی بله. وجود سیستم مختصات، زون UTM، مختصات نقاط، مقیاس، جهت شمال، حدود ملک و مشخصات فنی از مواردی هستند که باید بررسی شوند. با این حال، کیفیت و اعتبار نقشه فقط از ظاهر آن مشخص نمی‌شود و به نحوه برداشت و صحت داده‌های مکانی نیز وابسته است.

۱۰. نمونه نقشه UTM برای تعیین حدود ملک چه کاربردی دارد؟

نقشه UTM می‌تواند موقعیت و حدود ملک را با مختصات دقیق مشخص کند و برای بررسی وضع موجود، تطبیق موقعیت ملک با اسناد و برخی فرآیندهای ثبتی و ملکی مورد استفاده قرار گیرد.

۱۱. آیا نمونه نقشه UTM برای جانمایی پلاک ثبتی کافی است؟

خیر، لزوماً کافی نیست. جانمایی پلاک ثبتی معمولاً به بررسی اسناد، سوابق ثبتی، نقشه‌های قدیمی و اطلاعات مکانی نیاز دارد و صرف داشتن یک نمونه نقشه UTM به معنی انجام جانمایی پلاک ثبتی نیست.

۱۲. برای تهیه یک نقشه UTM مشابه نمونه‌های استاندارد چه اطلاعاتی لازم است؟

بسته به نوع پروژه، اطلاعاتی مانند موقعیت ملک، مدارک و اسناد موجود، حدود اربعه و اطلاعات ثبتی می‌تواند مورد نیاز باشد. برای تهیه نقشه دقیق، برداشت مختصات ملک نیز با تجهیزات نقشه‌برداری مناسب انجام می‌شود.

۱۳. آیا نقشه UTM با عکس هوایی یا تصویر ماهواره‌ای تفاوت دارد؟

بله. تصویر ماهواره‌ای یا عکس هوایی یک تصویر از سطح زمین است، اما نقشه UTM یک محصول نقشه‌برداری مبتنی بر مختصات دقیق و برداشت یا داده‌های مکانی است. در پروژه‌های حرفه‌ای ممکن است نقشه UTM روی تصویر هوایی نیز جانمایی و ارائه شود.

۱۴. از کجا می‌توان نمونه نقشه UTM واقعی و قابل استفاده برای ملک تهیه کرد؟

نمونه‌های موجود در اینترنت بیشتر برای آشنایی با ساختار نقشه مناسب هستند. برای استفاده در امور رسمی، بهتر است نقشه متناسب با هدف پروژه و با برداشت دقیق مختصات ملک توسط کارشناس نقشه‌برداری دارای صلاحیت تهیه و در صورت نیاز تأیید شود.
