نقشه یو تی ام شهرداری تهران
نقشه یو تی ام شهرداری از مهمترین اسناد برای تشکیل پروندههای ملکی در شهرداری تهران به شمار میآیند. سیستم مختصات یو تی ام یا Universal Transverse Mercator، ابزاری کارآمد در زمینه جغرافیا و نقشه برداری در شهر تهران است که برای تعیین موقعیت جغرافیایی دقیق استفاده میشود. این سیستم زمین را به نواحی مختلفی تقسیم میکند و هر ناحیه دارای سیستم مختصات منحصر به فردی است که به شهروندان تهران کمک میکند تا مکانها را با دقت بیشتری روی نقشه تعیین کنند. سیستم یو تی ام به صورت عمودی زمین را به نوارهای باریک تقسیم کرده که نسبت به خط استوا و خطوط طولی تنظیم شدهاند.
این روش به کاهش اعوجاج در نقشههای دو بعدی کمک کرده و باعث افزایش دقت در موقعیتیابی میشود. به طور کلی، نقشههای یو تی ام در حوزههای مختلفی مانند جغرافیا، زمینشناسی، جنگلداری و مدیریت منابع طبیعی کاربرد دارند. با استفاده از این نقشهها، کارشناسان میتوانند تحلیلهای دقیقتری انجام دهند و تصمیمگیریهای بهتری در زمینههای مختلف داشته باشند. این سیستم به راحتی به مختصات جغرافیایی استاندارد تبدیل میشود و به عنوان ابزاری مؤثر در پروژههای مختلف به کار میرود. نقشههای یو تی ام تهران نه تنها به عنوان ابزار نقشهبرداری بلکه به عنوان دستیار مهمی در تحلیلها و تحقیقات علمی شناخته میشوند.
تهیه نقشه یو تی ام شهرداری (نقشه دو خطی)
شهرداری تهران از مالکان درخواست میکند تا برای تشکیل پرونده جواز ساخت، نقشه یو تی ام دو خطی را تهیه کنند. نقشه يو تی ام شهرداری که در سیستم مختصات یو تی ام UTM تهیه شده، موقعیت ملک را بر روی نقشه یک دو هزارم تهران نشان میدهد. در این نقشه، علاوه بر طول و عرض ملک در چهار جهت و مساحت دقیق آن، موقعیت کلی ملک نیز مشخص میشود.
زمانی که نیاز به نقشه دو خطی یو تی ام باشد، به این معناست که باید نقشه یو تی ام ملک روی نقشه یک دو هزارم به نحوی باشد که هم ابعاد واقعی ملک و هم ابعاد سندی آن دیده شود و هر دو بر روی نقشه نمایش داده شوند. این کار یک مرحله بیشتر از تهیه نقشه وضع موجود ملک دارد، که شامل بررسی سند مالکیت و ترسیم ابعاد آن بر روی نقشه است. سند مالکیت میتواند از نوع سند قدیمی دفترچهای یا سند تکبرگی باشد.
نحوه تهیه نقشه یو تی ام شهرداری تهران
انجام عملیات نقشهبرداری برای تعیین وضعیت کنونی یک ملک و همچنین بررسی اسناد و صدور گواهیهای وضعیت ملک، به تخصص نقشهبردار کارشناس امور ثبتی نیاز دارد. در صورت وجود اختلاف بین ابعاد و مساحت سندهای قدیمی (سند منگولهدار) و وضعیت فعلی ملک، اداره ثبت و شهرداری ممکن است دستور دهند که ابعاد سندی روی ملک موجود پیادهسازی شود تا تفاوتها مشخص گردد.
اگر مساحت ملک فعلی کوچکتر از سند باشد، باید تعیین شود که آیا این کاهش ناشی از تجاوز ملکهای مجاور است یا به دلیل شرایط طبیعی زمین میباشد. در صورتی که مساحت ملک بیشتر از سند باشد، باید مشخص شود که این افزایش از کدام جهت و به چه میزان است تا در زمان صدور پروانه ساخت، دستور رهاسازی صحیح صادر شود. این رهاسازی باید به گونهای باشد که حق سندی ملکهای همجوار در ساختوسازهای آینده محفوظ بماند و بتوانند به حقوق قانونی خود دست یابند.
نقشه یو تی ام شهرداری با سند تک برگ و دفترچه ای
برای ملکهایی که دارای سند تک برگ جدید هستند و در زمان دریافت این سند، نقشه یو تی ام دقیق ساختمان تهیه شده است، همان نقشه میتواند برای گرفتن جواز ساخت شهرداری نیز مورد استفاده قرار گیرد. البته به شرطی که نقشهبردار کارشناس رسمی در زمان تهیه نقشه، اطلاعاتی مانند عرض گذرهای اطراف، موقعیت درختان قدیمی و تیرهای برق را ثبت کرده باشد. گروه کارشناسی حد نگار هنگام تهیه نقشه یو تی ام برای ارائه به اداره شهرداری، نه تنها خود ملک بلکه عوارض مهم اطراف و عرض گذرها را نیز برداشت میکند تا در مرحله گرفتن جواز ساخت شهرداری، مالک نیاز به تهیه نقشه جدید نداشته باشد.
برای ملکهایی که سند قدیمی دفترچهای دارند، به دلیل دقت کمتر در اندازهگیری طولها و مساحتها، لازم است که در مرحله دستور نقشه، نقشه یو تی ام دقیق به شهرداری ارائه شود. این نقشه برای ثبت حدود اربعه ملک در سیستم مختصات یو تی ام و جانمایی روی نقشه یک دوهزارم تهیه میشود و باید به تایید و مهر کارشناس رسمی دادگستری در امور ثبتی برسد.
نقشه برداری جهت تهیه نقشه یو تی ام شهرداری
در شروع فرآیند نقشهبرداری جهت تهیه نقشه یو تی ام شهرداری، ابتدا عملیات میدانی انجام میشود که طی آن نقشهبردار از ابزارهای پیشرفته برای برداشت دقیق نقاط کلیدی ملک و عوارض مهم استفاده میکند. این مرحله شامل اندازهگیری دقیق چهارگوشه ملک و عناصر اطراف آن است. زمانی که مساحت ملک کوچکتر باشد و مالک از مرزهای ملک خود به خوبی آگاه باشد، نقشهبرداری با دقت بیشتری انجام میشود. این ملک به طور کامل محصور است و با املاک اطراف احاطه شده و مرزهای آن با ویژگیهای طبیعی مانند نهر یا سنگچین مشخص شدهاند.
نقشهبردار که یک کارشناس رسمی است، اطلاعات لازم را از مالک دریافت کرده و با بهرهگیری از تجهیزات دقیقی همچون دوربینهای نقشهبرداری و گیرندههای مولتیفرکانس که به سامانههای پیشرفته متصل هستند، نقاط کلیدی ملک را ثبت میکند. این اطلاعات سپس در سیستمهای مربوطه ذخیره میشود تا به عنوان مدرک قانونی برای مالک و دیگر افراد ذینفع در آینده قابل استفاده باشد. برای اطمینان از دقت نقشهبرداری، باید مرزها و گوشههای ملک از پیش مشخص و تثبیت شده باشند. نقشه يو تی ام شهرداری در نهایت در دفتر مورد بررسی و پلات قرار گرفته و به صورت رسمی ممهور میشوند.
سفارش تهیه نقشه یو تی ام شهرداری تهران
تهیه نقشه یو تی ام شهرداری تهران طبق فرمتهای مشخصی که توسط شهرداری تعیین شدهاند، انجام میشود. این فرآیند به طور معمول دو روز برای عملیات نقشهبرداری و کارتوگرافی زمان میبرد. بعد از آمادهسازی، نقشه در اندازهای که کارفرما درخواست کرده، چاپ شده و فایل دیجیتال آن بر روی سیدی ذخیره و به کارفرما تحویل داده میشود. برای اطمینان از صحت و اعتبار نقشه یو تی ام، همکاری با یک کارشناس رسمی دادگستری ضروری است. این کارشناس با رعایت استانداردهای ثبتی و قانونی مورد نیاز، اقدام به تهیه و ترسیم نقشه یو تی ام میکند.
کارشناس رسمی نقشه یو تی ام شهرداری
کارشناس رسمی دادگستری با بهرهگیری از تجهیزات و تکنیکهای پیشرفته نقشهبرداری، نقشه يو تی ام شهرداری را آماده میکند. نحوه تهیه نقشه یو تی ام بسته به نیاز سازمانهای مختلف و فرمتی که درخواست کردهاند، متفاوت است. به عنوان نمونه، برای املاکی که به صورت مشاع هستند یا برای دریافت مجوز ساخت از شهرداری، نقشههای یو تی ام در قالبهای مختلفی تولید میشوند. گاهی اوقات، با درخواست سازمان مربوطه، نقشه یو تی ام بر روی عکسهای هوایی ژئورفرنس دهههای گذشته نیز تطبیق داده میشود.
برای مالکان محترم که معمولاً سوالاتی درباره نحوه تهیه نقشه یو تی ام معتبر و روشهای سفارش آن دارند، توصیه میشود ابتدا با یک کارشناس رسمی دادگستری در زمینه امور ثبتی مشورت کنند و اطلاعاتی مانند مساحت و موقعیت ملک را ارائه دهند. پس از دریافت تمامی اطلاعات لازم، نقشه یو تی ام معتبر ملک شما تهیه خواهد شد. در فرایند نقشهبرداری یو تی ام، علاوه بر برداشت زمینی، مراحل کارتوگرافی نیز اهمیت ویژهای دارند.
نمونه نقشه یو تی ام شهرداری تهران
فرمت تهیه نقشه یو تی ام شهرداری تهران به گونهای طراحی شده است که شامل جدولی برای مختصات یو تی ام نقاط ملک باشد. برای زمینهایی که به شکل مستطیل هستند، این جدول معمولاً دارای چهار ردیف است که هر ردیف مختصات یکی از گوشهها را با حروف لاتین نشان میدهد. در مواردی که زمین شکل نامنظمی دارد، باید مختصات یو تی ام تمامی گوشهها به دقت در جدول آورده شود تا بتوان پلیگونی دقیق از ملک رسم کرد. بهطور استاندارد، نامگذاری گوشهها از شمال غربی ملک با حرف A آغاز میشود و برای املاکی که چهار گوشه دارند، به ترتیب از حروف A، B، C و D استفاده میشود. اگر ملک گوشههای بیشتری داشته باشد، از حروف E، F، G و غیره استفاده میشود و هر گوشه بهطور مشخص در نقشه درج میگردد.
در صورتی که هر گونه نقصی در این موارد وجود داشته باشد، نقشه فاقد اعتبار است. برای مثال، اگر گوشهها با حروف A، B، C و D مشخص شده باشند ولی جدول مختصات UTM وجود نداشته باشد، یا برعکس، اگر جدول موجود باشد اما نام گوشهها در نقشه درج نشده باشد، یا اگر تنها موقعیت ملک بدون نامگذاری و جدول مختصات نمایش داده شود، نقشه قابل قبول نخواهد بود. پس از ترسیم نقشه بر اساس مختصات و جانمایی آن در نقشه تفکیکی، نقشه به یک نقشه با مختصات یو تی ام تبدیل میشود. سپس این نقشه با مهر و امضای کارشناس رسمی دادگستری به مالک داده میشود تا برای صدور سند تکبرگ اقدام کند. نقشه يو تی ام شهرداری اطلاعات مهمی برای سازمانها فراهم میکند تا شناسایی دقیق ملک، شامل متراژ، موقعیت جغرافیایی، همسایگی و وضعیت کلی ملک، را انجام دهند که در ارزیابی ملک اهمیت زیادی دارد.
تجهیزات نقشه برداری جهت تهیه نقشه یو تی ام شهرداری
وضعیت کنونی با استفاده از دستگاههای پیشرفته نظیر توتال استیشن و گیرنده مولتی فرکانس شمیم به دقت برداشت میشود. با بهرهگیری از نقشههای دقیق و بزرگ مقیاس و گیرندههای مولتیفرکانس متصل به سامانه شمیم، میتوان به برداشتهای بسیار دقیقی دست یافت. این ابزارها با توانایی انجام محاسبات پیچیده و سرشکنی دادهها، امکان دستیابی به مختصات دقیق و ترسیم و چاپ نقشه يو تی ام شهرداری را فراهم میکنند. پیشرفت فناوری و افزایش دقت در تجهیزات اندازهگیری باعث شده است که نهادهایی مانند اداره ثبت و شهرداریها بتوانند با استفاده از مختصات دقیق UTM به اهداف خود نزدیکتر شوند.
نقشههای UTM دارای ویژگیهای خاصی هستند که شامل ابعاد و زوایای ملک، مساحت، وضعیت انهار و پلاکهای ثبتی اطراف، وضعیت گذرها و نامهای آنها میباشد. همچنین مشخصات مالک یا درخواستکننده نقشه باید درج شود و در صورتی که وکیل مالک درخواستکننده باشد، ارائه برگه وکالت رسمی الزامی است. تمام اطلاعات باید بر مبنای سند موجود و وضعیت فعلی ملک در نقشه ارائه شود. توضیحات مربوط به علائم استفاده شده در نقشه (لجند نقشه) نیز باید گنجانده شود. برای تهیه این نقشه، بررسی سند ملک توسط کارشناس امری ضروری است و اگر اختلافی در مساحت و ابعاد ملک نسبت به سند وجود داشته باشد، لازم است اصلاحات لازم در سند انجام شود.
نقشه یو تی ام شهرداری برای املاک با سند قدیمی
در برخی اسناد قدیمی، ابعاد ملک به وضوح ذکر نشده و به صورت توصیفی و با اشاره به املاک همجوار یا عوارض طبیعی مانند کوه و رودخانه بیان شده است. در این شرایط، تهیه نقشههای قدیمی یا کروکی ثبتی بسیار مهم است تا بتوان موقعیت و حدود ملک را مشخص کرد. اگر حدود اربعه زمین به وضوح مشخص نباشد، مراجعه به نقشه کروکی ثبتی الزامی است. این روند ممکن است پیچیده باشد و نیازمند مقایسه دقیق تمامی عوارض با شرایط فعلی است، زیرا ممکن است برخی از عوارض موجود در گذشته، اکنون موجود نباشند.
استاندارد های نقشه یو تی ام شهرداری
تهیه نقشه یو تی ام شهرداری باید براساس استانداردهای دقیق و معین انجام شود تا دقت آن به حد سانتیمتر برسد و قالب آن با استانداردهای تعریفشده برای این نوع نقشهها همخوانی داشته باشد. لازم است که تمام اطلاعات موردنیاز برای کارشناسان اداره ثبت و شهرداری در این نقشه جای داده شود. از نظر حقوقی، نقشه یو تی ام به عنوان مبنای صدور سند تکبرگی و اخذ مجوز ساخت عمل میکند. به این ترتیب، ابعاد و مساحتهای ذکر شده در این نقشه مستقیماً در سند تکبرگی وارد میشوند و مجوز ساخت و محاسبات تراکم بر اساس این نقشه به دقت صادر میگردند.

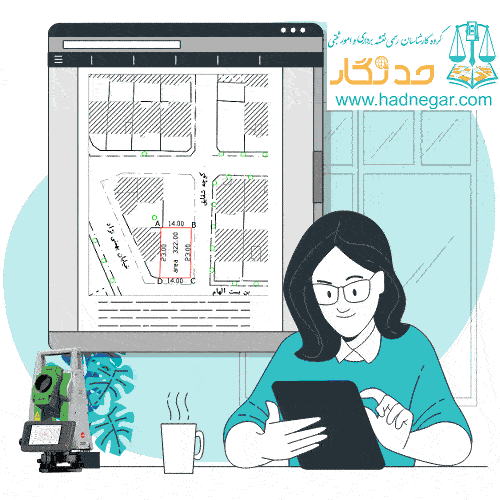

نقشه یو تی ام شهرداری های تهران و حومه
تهیه نقشه یو تی ام شهرداری های تهران و حومه از جمله لواسان، دماوند، رودهن، پردیس و … نیازمند دقت و توجه بسیاری است، زیرا کوچکترین اشتباه در این فرآیند میتواند منجر به صدور اسناد رسمی نادرست شود. بنابراین، طبق مقررات ادارات ثبت و شهرداری، لازم است که این نقشهها توسط نقشهبرداران مجاز بازبینی شوند. این کار به منظور شناسایی و رفع هرگونه خطا در مراحل ابتدایی صورت میگیرد تا از بروز مشکلات در مراحل بعدی و صدور اسناد رسمی اشتباه جلوگیری شود.
نقشه يو تی ام شهرداری از نظر فنی و حقوقی دارای اعتبار ویژهای هستند و به همین دلیل خواستهها و نظرات مالک نمیتواند بر تصمیمات کارشناسان رسمی اثر بگذارد. از این رو، از مالکین درخواست میشود که از پیشنهاد تغییر در ابعاد و مساحتها خودداری کنند. دادههای نقشه UTM مستقیماً از دستگاههای نقشهبرداری و ابزارهای دقیق جمعآوری میشود. این دادهها مبنای ترسیم نقشه قرار میگیرند و کارشناسان مجاز به تغییر یا دستکاری در دادههای اولیه نیستند. افزون بر این، اطلاعات باید به صورت لوح فشرده به کارشناسان نقشهبرداری ادارات ثبت و شهرداری ارائه شود تا صحت و دقت اطلاعات برداشت شده تأیید گردد.
تجهیزات تهیه نقشه یو تی ام شهرداری
دستگاههای نقشهبرداری نظیر دوربینهای توتال استیشن و گیرندههای مولتیفرکانس که به سامانه شمیم متصل هستند، با دقت بالا وضعیت کنونی زمینها را ثبت و ذخیره میکنند. بنابراین، تغییر در ابعاد زمین به عهده نقشهبردار نیست و مساحت زمین مستقیماً از اطلاعات ثبتشده در این دستگاهها به دست میآید. حتی مهندسان نقشهبرداری نیز تا زمانی که نقشه نهایی رسم نشود، نمیتوانند درباره مساحت دقیق ملک اظهار نظر کنند و از اینکه آیا زمین بزرگتر یا کوچکتر از انتظار مالک است، مطلع نیستند.
در نهایت، آنچه مهم است، واقعیت موجود زمین است. به همین دلیل، بهتر است به نظر کارشناسی توجه کرده و نقشه را مستقیماً به نهادهای مربوطه مانند ثبت اسناد یا شهرداری ارائه دهید. نقشه يو تی ام شهرداری بر اساس مختصات دقیق زمین طراحی شده و تمامی نقاط آن دارای مختصات مشخصی در سیستم مختصات جهانی یو تی ام هستند. این مختصات در فرآیند کاداستر برای تعیین دقیق موقعیت ملک استفاده میشود.
کارتوگرافی و ترسیم نقشه یو تی ام شهرداری
پس از استخراج مختصات دقیق، نقشه يو تی ام شهرداری ترسیم میشود و به نقشه تفکیکی اضافه میگردد تا به یک نقشه با مختصات UTM تبدیل شود. این نقشه پس از چاپ و تأیید توسط کارشناس رسمی دادگستری به مالک داده میشود تا به روند صدور سند تک برگ بپردازد. نقشه UTM اطلاعات دقیقی از ملک ارائه میدهد، شامل متراژ، موقعیت جغرافیایی، همسایگی و وضعیت کلی ملک. این نقشه کمک میکند تا مساحت دقیق عرصه بر پایه صدم متر مربع مشخص شود و حدود و همسایگی ملک با دقت ارزیابی گردد. حدود ملک و هرگونه شکستگی مرزی در این نقشه بررسی میشوند.
همچنین، جزئیات اضافی مربوط به بنا که توسط مراجع مربوطه درخواست میشود، در نقشه يو تی ام شهرداری گنجانده میشود. امروزه، نقشه UTM به عنوان مبنای صدور سند تک برگ برای ملکها استفاده میشود، زیرا موقعیت دقیق ملک را نشان میدهد. برای دریافت این نوع سند، مالک باید مدارک و نقشه UTM را در پرونده خود داشته باشد. نقشه UTM باید توسط کارشناس رسمی دادگستری تهیه شود. کارشناس با ابزارهای نقشهبرداری، مختصات گوشهها و شکستگیهای ملک را برداشت میکند.
روش های تهیه نقشه یو تی ام شهرداری تهران
روش اول برای بهکارگیری فایلهای 1/2000 که بهطور مستقیم با سازمان نقشهبرداری مرتبط است، شامل چندین مرحله است. ابتدا باید ملک موردنظر با استفاده از ابزار نقشهبرداری به نام دوربین توتال استیشن مورد بررسی قرار گیرد. این مرحله برای تعیین دقیق ابعاد و مساحت ملک انجام میشود. در مرحله بعد، از یک گیرنده ماهوارهای که به سامانه شمیم متصل است، استفاده میشود تا مختصات UTM نقطه مرکزی ملک را ثبت کند. این مختصات بهصورت X و Y نمایش داده میشود و نشاندهنده موقعیت مرکز ملک است. این دادهها در فایل 2000 قرار میگیرند و سپس باید مکان ملک مشخص شده را یافت. در نهایت، نقشه ملک در فایل جایگذاری میشود و وضعیت فعلی ملک با ثبت مختصات گوشهها در جدول مشخص میگردد.
روش دوم، که سادهتر و دقیقتر از روش اول است، از دستگاههای جیپیاس مولتی فرکانس در سامانه شمیم بهره میبرد. در این روش، دستگاه در حالت آماده به کار قرار میگیرد و گوشههای ملک برداشت میشود. پس از برداشت، مختصاتها استخراج شده و با استفاده از نرمافزار اتوکد، نقشه يو تی ام شهرداری ترسیم میشود. تعیین دقیق مساحت ملک بر اساس نقشه UTM از اهمیت بالایی برخوردار است، زیرا باید وضعیت موجود ملک با توجه به مساحت دقیق آن بررسی شود. در برخی موارد خاص، به درخواست اداره مربوطه، مساحت ملک بر اساس اسناد موجود تنظیم میشود. در نهایت، نقشه ملک باید وضعیت موجود، متراژ و ابعاد آن را به دقت نمایش دهد. این فرایند اطلاعات لازم را در اختیار سازمانهای مربوطه قرار داده و روند کار را سرعت میبخشد. نقشههای UTM کاربرد گستردهای دارند و در سازمانهای گوناگون استفاده میشوند. مقیاسهای این نقشهها بین 1:500 تا 1:2000 متغیر است و در بخشهای مختلف کاربرد دارند. در سیستم مختصات نقشه UTM، عملیات تحدید برای املاک انجام شده و در نهایت تثبیت و تطبیق ملک صورت میگیرد.
مقیاس در نقشه یو تی ام شهرداری تهران
در فرآیند تهیه نقشههای ثبتی و نقشه يو تی ام شهرداری دقت در اندازهگیری ابعاد، زوایا و طولها از اهمیت بالایی برخوردار است. به این دلیل، تمامی اندازهگیریها با دقت و به صورت مستقیم انجام میشود تا با واقعیت زمین تطابق کامل داشته باشد. مقیاس معمول برای ثبت این اطلاعات بر روی نقشه، ۱ به ۲۰۰۰ است.
برای جلوگیری از خطاهای احتمالی در اندازهگیری، تمامی ابعاد و مساحتها با دقت سانتیمتر بر روی نقشه يو تی ام شهرداری درج میشود، به گونهای که نیازی به اندازهگیری مجدد از روی نقشه نخواهد بود و امکان خطا به حداقل میرسد. این روش موجب میشود تا اطلاعات زمین به شکل دقیق و صحیح منعکس شوند و تضمین میکند که نقشه با واقعیت مطابقت دارد. به این ترتیب، استفاده از روشهای دقیق و صحیح، اعتبار و دقت نقشههای ثبتی را افزایش میدهد و اطمینان از صحت اطلاعات را فراهم میسازد.
