نقشه برداری در سامانه مانا: یکی از مراحل مهم در فرآیند ثبت و ساماندهی اطلاعات مکانی املاک است که برای تهیه، کنترل و ثبت اطلاعات دقیق ملک در فرآیندهای ثبتی و کاداستری مورد استفاده قرار می‌گیرد. اگر برای ثبت ادعای مالکیت، امور سند، تعیین موقعیت ملک یا تکمیل پرونده ثبتی به نقشه نیاز دارید، صرفاً تهیه یک نقشه UTM معمولی کافی نیست و باید اطلاعات مکانی ملک مطابق الزامات فنی و فرآیند سامانه‌ای آماده شود.
در این فرآیند، تعیین دقیق مختصات گوشه‌های ملک، کنترل حدود اربعه، بررسی مساحت و موقعیت واقعی ملک و انطباق اطلاعات برداشت‌شده با مدارک و سوابق ثبتی اهمیت زیادی دارد. کارشناسان رسمی دادگستری و نقشه‌برداران دارای صلاحیت گروه حد نگار با تجربه در امور ثبتی، کاداستر و نقشه‌برداری املاک، خدمات تهیه و کنترل نقشه مورد نیاز سامانه مانا را ارائه می‌کنند. برای بررسی شرایط ملک و سفارش خدمات با 09121768754 تماس بگیرید.
راهنمای جامع عملیات نقشه برداری در سامانه مانا
مینی وب عملیات نقشه برداری سامانه مانا از طریق سکوی دیجیتال کاتب در دسترس است. در صورت تائید ثبت نام در سامانه کاتب و در صورت تخصیص داده شدن نقش نقشه برداری به شخص، کارتابل عملیات نقشه برداری برای نقشه بردار فعال خواهد شد. سامانه مانا با هدف رفع خألهای موجود در سامانه‌های فعلی، بهویژه محدودیت‌های سامانه تام، و ایجاد یک سیستم یکپارچه و هوشمند برای مدیریت تمامی جنبه‌های ارجاع، پیگیری، نظارت و ارزیابی خدمات نقشه‌برداری طراحی و در حال پیاده‌سازی است.
این سامانه در راستای هوشمندسازی، تسهیل و شفاف‌سازی خدمات دریافت و اعتبارسنجی نقشه از نقشه‌برداران عرصه و اعیان از نقشه برداران و کارگزاران در حوزه امالک و کاداستر، تحول بزرگی در ارتقا سطح کیفی داده‌های مکانی سازمان ثبت و امالک کشور ایجاد خواهد کرد. مانا مخفف سیستم یکپارچه مدیریت ارجاع نقشه برداری املاک است. این سامانه به عنوان یک بستر دیجیتال سازمان ثبت عمل کرده و نقش کارتابل مرکزی را برای تمامی نقشه برداران و کارشناسان کارگزاری در حوزه املاک و کاداستر کشور ایفا خواهد کرد. پس از وارد کردن کد ملی و دریافت کد یکبارمصرف در سامانه کاتب، صفحه اصلی نمایش داده می‌شود. در این صفحه با انتخاب فیلتر بخش املاک و کاداستر می‌توان مینی وب عملیات نقشه برداری مانا را مشاهده کرده و وارد سامانه مانا شد.
سفارش خدمات نقشه برداری در سامانه مانا توسط نقشه برداران مجاز حد نگار
اگر برای نقشه برداری در سامانه مانا به دنبال نقشه‌ای دقیق، قابل استناد و آماده بارگذاری هستید، کیفیت نقشه و نحوه تهیه اطلاعات مکانی اهمیت زیادی دارد. برداشت دقیق حدود ملک، تعیین مختصات گوشه‌ها، تهیه نقشه مطابق الزامات فنی و کنترل اطلاعات قبل از بارگذاری، از مراحل مهم این فرآیند است. در صورت نیاز به خدمات تخصصی، بهتر است تهیه نقشه را به کارشناس دارای صلاحیت بسپارید تا از خطاهای برداشت و مغایرت اطلاعات جلوگیری شود.
کارشناسان رسمی دادگستری حد نگار خدمات تخصصی نقشه‌برداری، تهیه نقشه UTM، برداشت مختصات ملک، کنترل حدود و آماده‌سازی نقشه برای فرآیندهای ثبتی و سامانه‌ای را ارائه می‌کنند. برای بررسی شرایط ملک، مدارک موردنیاز و سفارش خدمات نقشه‌برداری در سامانه مانا با شماره 09121768754 تماس بگیرید.
نقشه برداری برای سامانه کاتب و سامانه مانا
نقشه‌برداری یکی از مهم‌ترین مراحل تشکیل پرونده در سامانه کاتب و سامانه مانا است و نقش تعیین‌کننده‌ای در صحت اطلاعات ثبتی ملک دارد. بسیاری از خدمات مرتبط با اخذ سند، ثبت ادعای مالکیت، تعیین حدود ملک و تبدیل اسناد قدیمی به سند تک‌برگ، بدون تهیه نقشه دقیق امکان‌پذیر نیست. به همین دلیل، سازمان ثبت اسناد و املاک کشور بر استفاده از نقشه‌های استاندارد و دارای مختصات دقیق تأکید ویژه‌ای دارد.
در فرآیند ثبت اطلاعات در سامانه کاتب و سامانه مانا، موقعیت واقعی ملک باید با اطلاعات ثبتی و نقشه‌های کاداستری مطابقت داشته باشد. هرگونه مغایرت در حدود اربعه، مساحت یا مختصات جغرافیایی می‌تواند موجب نقص پرونده، درخواست اصلاح مدارک یا تأخیر در رسیدگی شود. از این رو، تهیه نقشه توسط کارشناس رسمی یا مهندس نقشه‌بردار دارای صلاحیت، اهمیت زیادی در موفقیت پرونده دارد.
یکی از مهم‌ترین خدمات نقشه‌برداری برای این سامانه‌ها، تهیه نقشه UTM با استفاده از تجهیزات دقیق GNSS و اتصال به شبکه شمیم است. این نقشه موقعیت ملک را با دقت سانتی‌متری مشخص می‌کند و مبنای بررسی کارشناسان ثبت برای تطبیق اطلاعات ملک با بانک اطلاعات کاداستر قرار می‌گیرد. در بسیاری از پرونده‌های مربوط به املاک قولنامه‌ای، اراضی کشاورزی، باغ‌ها و املاک فاقد سند، ارائه نقشه UTM از مدارک ضروری محسوب می‌شود.
برای نقشه برداری در سامانه مانا، نقشه دقیق و قابل استفاده تهیه کنید
اگر برای ملک خود به نقشه مورد نیاز سامانه مانا، نقشه UTM، تعیین مختصات، کنترل حدود اربعه یا آماده‌سازی اطلاعات مکانی نیاز دارید، قبل از سفارش باید نوع پرونده و الزامات فنی آن مشخص شود. یک نقشه نامتناسب یا دارای مغایرت می‌تواند موجب اصلاح اطلاعات، تأخیر در فرآیند و تحمیل هزینه مجدد شود.
گروه کارشناسان رسمی دادگستری حد نگار با تمرکز بر امور ثبتی، نقشه‌برداری و کاداستر، خدمات برداشت دقیق ملک، تهیه نقشه UTM، کنترل مختصات و آماده‌سازی نقشه برای فرآیندهای ثبتی و سامانه‌ای را ارائه می‌کند. برای بررسی وضعیت ملک و دریافت راهنمایی درباره مدارک و نوع نقشه مورد نیاز، با 09121768754 تماس بگیرید.
سفارش خدمات نقشه برداری سامانه مانا از کارشناسان حد نگار
اگر نمی‌دانید برای پرونده خود در سامانه مانا چه نقشه‌ای لازم است یا نقشه قبلی ملک شما قابل استفاده است یا خیر، لازم نیست پیش از بررسی تخصصی هزینه اضافی برای تهیه نقشه جدید پرداخت کنید. کارشناسان حد نگار می‌توانند وضعیت مدارک و اطلاعات مکانی ملک را بررسی و مسیر مناسب انجام کار را مشخص کنند.
در صورت نیاز، خدمات نقشه‌برداری ثبتی، برداشت مختصات، تهیه نقشه UTM، بررسی حدود و آماده‌سازی اطلاعات مورد نیاز فرآیند سامانه‌ای توسط کارشناسان و نقشه‌برداران دارای صلاحیت انجام می‌شود. برای سفارش خدمات نقشه برداری در سامانه مانا و بررسی شرایط ملک، با کارشناسان رسمی دادگستری حد نگار به شماره 09121768754 تماس بگیرید.
🏛️ سامانه ساغر ثبت اسناد؛ راهنمای ورود، ثبت اطلاعات و خدمات الکترونیکی
اگر قصد استفاده از سامانه ساغر ثبت اسناد را دارید، در این راهنمای جامع با نحوه ورود به سامانه، ثبت اطلاعات ملک، ثبت ادعای مالکیت، مدارک موردنیاز، پیگیری درخواست‌ها و خدمات الکترونیکی سازمان ثبت اسناد و املاک کشور آشنا شوید. همچنین نکات مهم برای جلوگیری از خطا و رفع نقص پرونده را بررسی کرده‌ایم.
🔗 مطالعه راهنمای کامل:
https://hadnegar.com/saghar-registration-system/
✅ مناسب برای: ثبت اطلاعات ملک، ورود به سامانه ساغر، خدمات الکترونیکی سازمان ثبت، پیگیری پرونده و راهنمای کاربران.
🏡 سامانه ساغر برای املاک قولنامه‌ای؛ آموزش ثبت اطلاعات و مدارک موردنیاز
اگر ملک قولنامه‌ای دارید و می‌خواهید اطلاعات آن را در سامانه ساغر ثبت کنید، این راهنمای تخصصی تمام مراحل ثبت، مدارک لازم، شرایط املاک فاقد سند رسمی، تهیه نقشه UTM، جانمایی پلاک ثبتی، رفع نقص پرونده و نکات مهم حقوقی را به‌صورت کامل آموزش می‌دهد.
🔗 مطالعه راهنمای کامل:
https://hadnegar.com/saghar-gholnameh/
✅ مناسب برای: مالکان املاک قولنامه‌ای، متقاضیان ثبت اطلاعات در سامانه ساغر، تهیه نقشه UTM، جانمایی پلاک ثبتی و دریافت مشاوره کارشناسان رسمی حد نگار.
دریافت کد رهگیری نقشه UTM سامانه کاتب
دریافت کد رهگیری نقشه UTM در سامانه کاتب یکی از مراحل مهم در فرآیند تشکیل پرونده‌های ثبتی و اخذ سند مالکیت است. این کد پس از تهیه نقشه UTM توسط کارشناس رسمی دادگستری یا مهندس نقشه‌بردار دارای صلاحیت و ثبت اطلاعات نقشه در سامانه‌های مرتبط سازمان ثبت صادر می‌شود. کد رهگیری به کارشناسان ثبت این امکان را می‌دهد که اصالت نقشه، مشخصات ملک و مختصات ثبت‌شده را بررسی و با اطلاعات موجود در بانک کاداستر تطبیق دهند.
بسیاری از متقاضیان تصور می‌کنند کد رهگیری مستقیماً در سامانه کاتب صادر می‌شود؛ در حالی که کد رهگیری نتیجه ثبت اطلاعات نقشه توسط کارشناس تهیه‌کننده در سامانه‌های تخصصی مرتبط با سازمان ثبت است. پس از دریافت این کد، متقاضی می‌تواند آن را در مراحل تشکیل پرونده، ثبت درخواست صدور سند یا سایر خدمات ثبتی مورد استفاده قرار دهد.
تهیه نقشه UTM برای سامانه کاتب
اگر نقشه UTM مطابق استانداردهای سازمان ثبت تهیه نشده باشد یا اطلاعات ملک دارای مغایرت باشد، امکان صدور کد رهگیری یا پذیرش نقشه در فرآیند بررسی پرونده با مشکل مواجه خواهد شد. به همین دلیل، استفاده از تجهیزات دقیق GNSS، برداشت مختصات بر مبنای شبکه شمیم و کنترل کامل اطلاعات ثبتی، اهمیت زیادی در تهیه نقشه دارد.
گروه کارشناسان رسمی حد نگار تمامی مراحل تهیه نقشه UTM، برداشت دقیق ملک، جانمایی پلاک ثبتی، تهیه گواهی تعیین مختصات و دریافت کد رهگیری موردنیاز برای تشکیل پرونده در سامانه کاتب را مطابق ضوابط سازمان ثبت اسناد و املاک کشور انجام می‌دهد. با تهیه نقشه استاندارد و دریافت کد رهگیری معتبر، احتمال نقص پرونده کاهش یافته و روند بررسی درخواست صدور سند با سرعت و دقت بیشتری انجام خواهد شد.
خدمات تهیه نقشه برای سامانه مانا
تهیه نقشه UTM و برداشت مختصات ملک
برای استفاده از نقشه در فرآیندهای ثبتی، موقعیت واقعی ملک باید با مختصات دقیق برداشت شود. کارشناسان حد نگار با استفاده از تجهیزات نقشه‌برداری مناسب، مختصات گوشه‌های ملک را برداشت و اطلاعات مورد نیاز را برای تهیه نقشه ثبتی پردازش می‌کنند.
در املاکی که سند، قولنامه، نقشه قبلی یا وضعیت موجود با یکدیگر تفاوت دارند، بررسی تطبیقی اهمیت بیشتری پیدا می‌کند. در چنین شرایطی، پیش از تهیه خروجی نهایی باید وضعیت ملک و هدف پرونده مشخص شود.
کنترل نقشه و اطلاعات ثبتی
در خدمات حرفه‌ای، صرفاً ترسیم نقشه کافی نیست. اطلاعات هندسی، مساحت، حدود اربعه، موقعیت ملک و مدارک موجود باید با یکدیگر کنترل شوند تا احتمال برگشت یا اصلاح نقشه کاهش پیدا کند.
این موضوع بهویژه در املاک فاقد سند، اراضی کشاورزی، املاک قولنامه‌ای و پرونده‌هایی که نیاز به تطبیق اطلاعات ثبتی دارند اهمیت بیشتری دارد.
آیا نقشه قبلی ملک برای سامانه مانا قابل استفاده است؟
اگر قبلاً برای ملک نقشه تهیه کرده‌اید، قبل از سفارش نقشه جدید باید مشخص شود که نقشه قبلی از نظر دقت، مختصات، تاریخ برداشت، اطلاعات ثبتی، ساختار فایل و الزامات پرونده فعلی قابل استفاده است یا خیر. در برخی فرآیندهای مرتبط، در صورت وجود نقشه قبلی معتبر ممکن است نیاز به برداشت کامل مجدد نباشد و موضوع به اخذ یا تکمیل کد رهگیری مربوط شود؛ بنابراین بهتر است ابتدا نقشه قبلی توسط متخصص بررسی شود.
رابطه مانا، کاتب و ساغر
| سامانه | نقش اصلی |
|---|---|
| کاتب | سکوی یکپارچه ارائه خدمات ثبتی و دسترسی به برخی عملیات |
| مانا | مدیریت و گردش فرآیندهای نقشه‌برداری و ارجاع نقشه |
| ساغر | فرآیند مرتبط با ثبت ادعا و ساماندهی اسناد غیررسمی |
| شمیم | شبکه مختصات مورد استفاده در فرآیندهای مکانی و نقشه‌برداری |
| کاداستر | نظام ثبت و مدیریت اطلاعات مکانی و ثبتی املاک |
این جدول برای AI Overview و LLMها بسیار ارزشمند است، زیرا رابطه Entityها را به شکل صریح و قابل استخراج بیان می‌کند.
نقشه برداری در سامانه مانا چیست؟
سامانه مانا با هدف مدیریت و ساماندهی فرآیند ارجاع و عملیات نقشه‌برداری املاک ایجاد شده و در بستر خدمات دیجیتال کاتب قرار گرفته است. در این فرآیند، اطلاعات مکانی ملک باید به شکل استاندارد تهیه، کنترل و در چرخه ثبت و کاداستر استفاده شود. منابع تخصصی مرتبط نیز مانا را به‌عنوان بستر مدیریت ارجاع، تهیه، اعتبارسنجی و پیگیری خدمات نقشه‌برداری معرفی کرده‌اند.
سامانه مانا چه کاربردی برای مالک دارد؟
برای مالک، اهمیت مانا در این است که فرآیند دریافت خدمات نقشه‌برداری از حالت کاملاً غیرشفاف و سنتی فاصله گرفته و اطلاعات نقشه باید در چارچوب یک فرآیند مشخص ثبت و کنترل شود. در نتیجه، نقشه ملک باید از نظر موقعیت، حدود، مختصات و اطلاعات توصیفی با دقت مناسبی تهیه شود.
ارتباط سامانه مانا با کاتب چیست؟
مانا در بستر سکوی دیجیتال کاتب ارائه شده و عملیات نقشه‌برداری از طریق این بستر در دسترس قرار گرفته است. طبق اطلاعات منتشرشده درباره راهنمای کاربری، پس از احراز هویت و فعال بودن نقش نقشه‌برداری، کارتابل عملیات مربوط به نقشه‌بردار در دسترس قرار می‌گیرد.
نقشه مورد نیاز سامانه مانا چیست؟
نقشه مورد استفاده در فرآیند مانا باید اطلاعات مکانی ملک را به‌صورت دقیق و قابل کنترل ارائه کند. بسته به نوع درخواست، اطلاعات عرصه، اعیان، حدود ملک، مختصات و مشخصات توصیفی باید مطابق فرآیند مربوط ثبت شود.
نقشه UTM سامانه مانا
یکی از مهم‌ترین اجزای فرآیند، تعیین مختصات دقیق ملک در سیستم مختصات مناسب و تهیه اطلاعات مکانی قابل استفاده در فرآیند کاداستری است. در عملیات نقشه‌برداری مانا، کنترل هندسی فایل، اطلاعات شمیم و اعتبارسنجی پلیگون نیز جزو مراحل فنی مطرح شده است.
برداشت GNSS و استفاده از شبکه شمیم
برای تعیین موقعیت دقیق گوشه‌های ملک می‌توان از تجهیزات نقشه‌برداری ماهواره‌ای مناسب و داده‌های شبکه شمیم استفاده کرد. اهمیت این مرحله در آن است که موقعیت واقعی ملک باید با اطلاعات ثبتی و نقشه‌های کاداستری قابل تطبیق باشد.
حدود اربعه ملک
در فرآیند تکمیل اطلاعات ملک، حدود اربعه و مشخصات مجاورین اهمیت دارد. در سامانه مانا حتی اطلاعات توصیفی اضلاع و جهت‌ها نیز در فرآیند ثبت اطلاعات مورد کنترل قرار می‌گیرد.
مراحل نقشه برداری در سامانه مانا
بررسی مدارک و وضعیت ثبتی ملک
پیش از برداشت، مدارک موجود باید بررسی شود تا پلاک ثبتی، حدود ملک، مساحت درج‌شده در اسناد و سایر اطلاعات قابل استناد مشخص شود.
برداشت میدانی ملک
در مرحله برداشت، گوشه‌ها و عوارض مورد نیاز ملک با تجهیزات نقشه‌برداری مناسب برداشت می‌شوند. هدف این مرحله، دستیابی به موقعیت واقعی ملک است، نه صرفاً ترسیم حدود تقریبی روی نقشه.
تهیه و کنترل نقشه
اطلاعات برداشت‌شده پس از پردازش به نقشه تبدیل می‌شود. بسته به نوع درخواست، فایل باید از نظر هندسی و اطلاعات توصیفی نیز کنترل شود.
بارگذاری و اعتبارسنجی
فرآیند مانا دارای کنترل‌های فنی برای هندسه نقشه، نقاط شمیم، حدود اربعه و سایر اطلاعات است. در راهنمای فنی فعلی، بررسی بسته بودن پلیگون، خودتقاطعی، خطوط تکراری و برخی خطاهای هندسی ذکر شده است.
دریافت کد رهگیری نقشه
پس از تکمیل و تأیید اطلاعات، کد نقشه اختصاص داده می‌شود و وضعیت پرونده در کارتابل پیگیری قابل مشاهده خواهد بود.
چه کسانی می‌توانند نقشه سامانه مانا را تهیه کنند؟
انتخاب نقشه‌بردار دارای صلاحیت برای این فرآیند اهمیت زیادی دارد. منابع منتشرشده درباره الزامات نقشه‌های مرتبط با ثبت ادعا، از جمله گروه‌های مجاز را شامل نقشه‌برداران دارای صلاحیت نظام مهندسی، کارشناسان رسمی دادگستری دارای صلاحیت نقشه‌برداری و نقشه‌برداران برونسپار دارای کد SSBR معرفی کرده‌اند.
کارشناس رسمی دادگستری
در پرونده‌هایی که موضوع دارای جنبه ثبتی، اختلاف حدود، جانمایی، تطبیق اسناد یا مسائل کارشناسی است، استفاده از کارشناس رسمی دارای صلاحیت مرتبط می‌تواند مزیت مهمی داشته باشد.
نقشه‌بردار دارای صلاحیت
برای تهیه اطلاعات هندسی و مکانی ملک، نقشه‌بردار باید صلاحیت لازم برای نوع خدمت مورد نظر را داشته باشد.
نقشه‌بردار دارای کد SSBR
نقشه‌برداران برونسپار دارای مجوز و کد مربوط نیز در برخی فرآیندهای نقشه‌برداری ثبتی نقش دارند. الزامات دقیق باید بر اساس نوع پرونده و مقررات جاری بررسی شود.
مدارک لازم برای سفارش نقشه مانا
برای شروع کار بهتر است مالک مدارک زیر را در اختیار نقشه‌بردار قرار دهد:
- سند مالکیت در صورت وجود
- قولنامه یا مبایعه‌نامه
- پلاک ثبتی اصلی و فرعی
- مدارک هویتی مالک یا متقاضی
- نقشه‌های قبلی ملک در صورت وجود
- کد رهگیری یا اطلاعات پرونده ثبتی در صورت وجود
- اطلاعات مربوط به پرونده کاتب یا ثبت ادعا در صورت مرتبط بودن
نکته مهم: مدارک مورد نیاز می‌تواند بر اساس نوع ملک و فرآیند ثبتی متفاوت باشد؛ بنابراین قبل از برداشت بهتر است پرونده توسط کارشناس بررسی شود.
تفاوت نقشه UTM معمولی با نقشه سامانه مانا
نقشه UTM یک مفهوم فنی برای تعیین موقعیت مکانی ملک است؛ اما نقشه مورد استفاده در فرآیند مانا علاوه بر اطلاعات هندسی، باید در چارچوب فرآیند و الزامات سامانه آماده و کنترل شود. بنابراین هر نقشه UTM الزاماً به معنای «نقشه آماده برای مانا» نیست. نوع درخواست، ساختار فایل، اطلاعات توصیفی، حدود اربعه، مختصات، کنترل هندسی و الزامات فرآیند باید پیش از تحویل بررسی شود.
هزینه نقشه برداری در سامانه مانا
هزینه نقشه‌برداری مانا یک عدد ثابت برای تمام املاک نیست و عواملی مانند موقعیت ملک، مساحت، دسترسی، نوع پرونده، وضعیت مدارک، پیچیدگی حدود، نیاز به برداشت مجدد و خدمات کارشناسی می‌تواند روی قیمت اثر بگذارد.
چه عواملی قیمت را افزایش می‌دهد؟
- زمین بزرگ یا دارای حدود پیچیده
- نبود اطلاعات دقیق ثبتی
- دشواری دسترسی به ملک
- اختلاف بین سند و وضع موجود
- نیاز به تطبیق نقشه‌های قبلی
- نیاز به جانمایی یا بررسی پلاک ثبتی
- نیاز به خدمات کارشناسی تکمیلی
به جای درج یک قیمت ثابت که ممکن است بعداً نادرست شود، بهتر است در صفحه یک بازه قیمت یا فرم استعلام قیمت قرار دهید.
اشتباهات رایج در تهیه نقشه مانا
استفاده از نقشه قدیمی بدون بررسی
وجود یک نقشه قبلی به معنی معتبر بودن آن برای فرآیند فعلی نیست. ابتدا باید مشخص شود نقشه با شرایط فعلی ملک و الزامات پرونده مطابقت دارد.
مغایرت حدود اربعه
یکی از مشکلات مهم، اختلاف میان حدود واقعی ملک، سند و اطلاعات واردشده در فرآیند سامانه است.
خطای هندسی نقشه
پلیگون باز، خودتقاطعی، خطوط تکراری یا هندسه نامعتبر می‌تواند باعث مشکل در اعتبارسنجی شود. سامانه مانا بخشی از این خطاها را به شکل خودکار بررسی می‌کند.
سفارش صرفاً براساس قیمت
نقشه ارزان اما غیرقابل استفاده در فرآیند ثبتی می‌تواند هزینه نهایی مالک را افزایش دهد؛ زیرا ممکن است نیاز به برداشت و تهیه نقشه مجدد ایجاد شود.

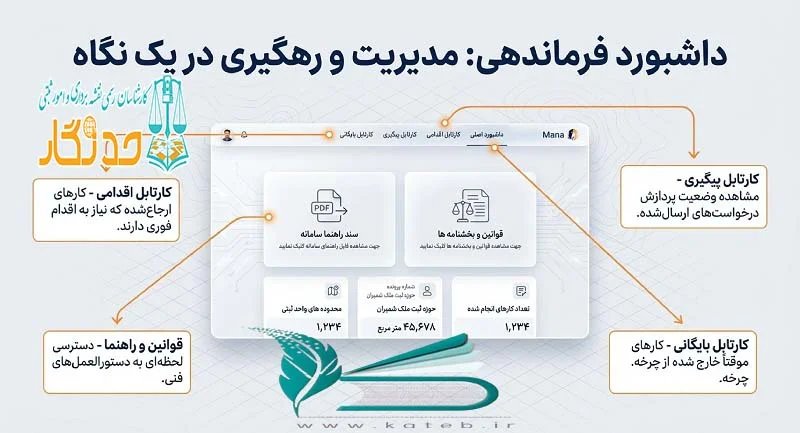

داشبورد عملیات نقشه‌برداری در سامانه کاتب
پس از ورود نقشه‌بردار به سامانه مانا، صفحه‌ی اصلی داشبورد عملیات نقشه‌برداری نمایش داده می‌شود. در این صفحه، اطلاعات کلیدی و میانبرهای اصلی سامانه در دسترس هستند. در سمت راست صفحه یک منوی ثابت قرار دارد که در تمام صفحات سامانه قابل مشاهده است. این منو شامل گزینه‌های زیر می‌باشد:
- کارتابل اقدامی: نمایش کارهای ارجاع‌شده که نیاز به اقدام نقشه‌بردار دارد.
- کارتابل پیگیری: امکان مشاهده وضعیت پردازش درخواست‌ها و پیگیری نقشه‌های ارسال‌شده.
- کارتابل بایگانی: نمایش درخواست‌هایی که به‌صورت موقت از چرخه اقدام خارج شده‌اند.
همچنین در این صفحه دو مسیر مهم برای دسترسی و راهنمای نقشه‌بردار نمایش داده می‌شود:
- سند راهنمای کاربر سامانه: شامل توضیحات کامل نحوه استفاده از سامانه مانا، مراحل انجام نقشه‌برداری و امکانات مختلف سامانه.
- سند قوانین و دستورالعمل‌ها: شامل مقررات لازم، ضوابط فنی و دستورالعمل‌های مرتبط با فرآیندهای نقشه‌برداری.
وجود این دو سند در داشبورد باعث می‌شود نقشه‌بردار بتواند در هر لحظه به مستندات رسمی، قوانین و دستورالعمل‌های مرتبط دسترسی سریع داشته باشد و با دقت بیشتری نسبت به انجام درخواست‌های نقشه‌برداری اقدام کند.
سامانه مانا املاک
کارتابل اقدامی سامانه مانا (کاتب)
نقشه بردار از منوی کنار صفحه روی گزینه کارتابل اقدامی کلیک می‌کند. در این صفحه، فهرستی از درخواست‌های نقشه برداری شامل عرصه ادعا – عرصه املاک – اعیان ادعا و… که به نقشه بردار تخصیص داده شده است، نمایش داده می‌شود. در بخش بالای صفحه، هر یک از ستون‌ها نشانگر یک مشخصه از درخواست ثبت شده می‌باشد:
شناسه مانا، کد پیگیری درخواست، تاریخ درخواست، نام و نام خانوادگی درخواست دهنده، واحد ثبتی و… اطلاعاتی که از سامانه مبدا ارسال شده است. امکان جستجوی محدودتر و دقیق‌تر و امکان فیلتر هر فیلد به صورت جداگانه وجود دارد. برای نقشه بردار با استفاده از ستون نوع درخواست نقشه برداری، مشخص می‌گردد که درخواست نقشه برداری عرصه ادعا، درخواست نقشه برداری عرصه املاک یا تفکیک آپارتمان به او ارجاع شده است و با استفاده از گزینه «جزئیات»، اطلاعات دقیق‌تر هر کار را بررسی نماید. برای مثال، در درخواست نقشه‌برداری عرصه ادعا، درج «پلاک اصلی و فرعی» معنا و کارکردی ندارد. در این نوع درخواست، مختصات جغرافیایی از سامانه ادعا ارسال می‌شود تا نقشه‌بردار بتواند موقعیت ملک را به‌صورت دقیق روی نقشه مشاهده کرده و عملیات نقشه برداری را با دقت بیشتری انجام دهد.
در این حالت، دو وضعیت ممکن است رخ دهد:
عدم امکان انجام کار به‌طور موقت
ممکن است نقشه‌بردار برای چند روز قادر به انجام کار نباشد یا دسترسی لازم به ملک را نداشته باشد. در این شرایط، با انتخاب یکی از علت‌های موجود در سامانه، می‌تواند درخواست ارجاع‌شده را به کارتابل بایگانی انتقال دهد تا در آینده، پس از فراهم شدن شرایط، امکان انجام نقشه‌برداری فراهم شود.
عدم تمایل به انجام کار
اگر نقشه‌بردار به‌طور کامل مایل به انجام کار نباشد، می‌تواند از بخش «رد ارجاع» اقدام کند. در این حالت، با انتخاب علت عدم امکان و فعال‌کردن گزینه‌ی ارسال به مراتب ثبتی، درخواست را ثبت می‌کند. پس از ثبت، کار به واحد ثبتی بازگشت داده شده و به نقشه‌بردار دیگری ارجاع می‌شود. همچنین، در صورت ثبت عدم تمایل به انجام کار، کارتابل نقشه‌بردار برای آن درخواست تعلیق می‌شود. در نهایت، اگر نقشه‌بردار قصد انجام کار را داشته باشد، باید فایل نقشه شمیم خود را از طریق بخش «ارسال فایل نقشه شمیم» در سامانه بارگذاری کند.
ارسال فایل نقشه UTM
در این بخش، نقشه‌بردار می‌تواند به‌سادگی با استفاده از محیط WebGIS، فایل نقاط و پلیگون عرصه ملک را بارگذاری کرده، آن را روی نقشه مشاهده کند، اطلاعات لازم را تکمیل کرده و در نهایت برای واحد ثبتی ارسال نماید. در کنار صفحه، یک ویزارد قرار دارد که مراحل دریافت کد نقشه را به‌صورت مرحله‌به‌مرحله نمایش می‌دهد:
-برای درخواست نقشه‌برداری عرصه ادعا این ویزارد شامل ۸ مرحله است.
-برای درخواست نقشه‌برداری عرصه امالک این تعداد ۹ مرحله می‌باشد.
تمامی مراحل میان این دو نوع درخواست یکسان و مشابه است؛ تنها تفاوت در این است که در درخواست عرصه املاک یک مرحله‌ی اضافی برای بررسی تداخالت هندسی ملک در نظر گرفته شده است.
قابلیت‌های نقشه به شرح ذیل است
- بزرگ‌نمایی و کوچک‌نمایی.
- زوم مستقیم روی عرصه ملک.
- رفتن به مختصات دلخواه.
- فعال/غیرفعال کردن نمایش نقاط شمیم بارگذاری‌شده.
- امکان چرخش افقی و عمودی نقشه.
- تغییر نمایش بین حالت سه‌بعدی و دوبعدی.
مرحله ۱: بارگذاری فایل نقشه
در اولین مرحله نیاز است زون منطقه که برای ایران زون‌های ۳۸-۳۹-۴۰-۴۱ معتبر است انتخاب شود و فایل عرصه ملک که به فرمت DXF است آپلود گردد و بعد از آن اعتبارسنجی فایل عرصه انجام می‌شود. در صورتیکه زون منطقه و فایل پلیگون عرصه آپلود شده باهم مطابقت داشته باشد امکان ورود به مرحله بعدی وجود دارد.
مرحله ۲: بررسی خطاهای ترسیمی و GIS Ready
در مرحله‌ی دوم خطاهای ترسیمی بررسی شده و GISReady می‌گردد. فایل باید بدون هیچ‌گونه خطاهای ترسیمی باشد و تمام چک‌های انجام شده پاس شده باشد تا امکان ورود به مرحله‌ی بعدی وجود داشته باشد.
خطاهای ممکن در این مرحله:
- پلیگون باز
- خودتقاطعی در پلیگون
- قطعه خطی کوتاه‌تر از حد مشخص
مرحله ۳: ورود اطلاعات نقاط شمیم
در مرحله سوم، لازم است فایل نقاط شمیم وارد سامانه شود. در این مرحله، دو روش برای ورود نقاط در اختیار نقشه‌بردار قرار دارد:
-بارگذاری فایل نقاط (فرمت TXT یا CSV)
-ورود دستی نقاط به سامانه
نتیجه بررسی نقاط به صورت رنگی نمایش داده می‌شود:
-نقاط معتبر با رنگ سبز مشخص می‌شوند و در این حالت، امکان ورود به مرحله بعد فراهم می‌گردد.
-نقاط نامعتبر با رنگ قرمز نمایش داده می‌شوند. تا زمانی که نقشه‌بردار این نقاط نامعتبر را اصلاح یا حذف نکند، سیستم اجازه ورود به مرحله بعد را نخواهد داد.
نکته بسیار مهم: وجود حداقل دو نقطه شمیم معتبر در این مرحله الزامی است.
مرحله ۴: اعتبارسنجی پلیگون عرصه با نقاط شمیم
در مرحله‌ی ۴ اعتبارسنجی پلیگون عرصه با نقاط شمیم می‌باشد که دو شرط بررسی می‌گردد:
- وجود بیش از یک نقطه معتبر شمیم در بافر ۲۰ متری پلیگون عرصه
- حداکثر فاصله بین نقاط شمیم معتبر در بافر ۲۰ متری، کمتر از نصف قطر کوچکترین مستطیل محیطی باشد.
مرحله ۵: اعمال ضریب مقیاس
در مرحله ۵ ضریب مقیاس بر روی طول‌ها و مساحت محاسبه شده اعمال می‌گردد و در جدول نمایش داده می‌شود و در صورت تأیید نقشه بردار و کلیک بر روی مرحله‌ی بعد، وارد مرحله ۶ وارد کردن اطالعات حدفاصل می‌گردد.
مرحله ۶: ورود اطالعات حدفاصل
در مرحله ۶، نقشه‌بردار باید اطلاعات حدفاصل مربوط به هر یک از اضالع پلیگون را وارد کند. در این مرحله، دو آیکون نارنجی‌رنگ فعال می‌شود:
آیکون اول: دستیار حدود اربعه
این ابزار نقش یک راهنمای هوشمند را دارد و به نقشه‌بردار کمک می‌کند تا جهات اصلی و اطلاعات حدود اربعه را سریع‌تر و دقیق‌تر وارد کند. با کلیک روی این آیکون، جهات اصلی به‌صورت خودکار روی پلیگون قرار می‌گیرند:
- شمال: رنگ قرمز
- شرق: رنگ سبز
- جنوب: رنگ آبی
- غرب: رنگ زرد
امکان وارد کردن جهت‌ها با استفاده از صفحه‌کلید نیز فراهم شده است:
- اعداد زوج ۲، ۴، ۶، ۸ ← جهات اصلی
- اعداد فرد ۱، ۳، ۵، ۷ ← جهات فرعی
آیکون دوم: قابلیت مالتی‌سلکت (Multi-Select)
در صورتی که چند ضلع دارای اطلاعات حدفاصل یکسان باشند، نقشه‌بردار می‌تواند از این ابزار استفاده کند. با استفاده از مالتی‌سلکت، چندین ضلع به‌صورت همزمان انتخاب می‌شوند و یک بار ورود اطلاعات کافی است تا همه اضالع انتخاب‌شده مقداردهی شوند.
برای ورود اطالعات حدفاصل، کافی است یک ضلع یا چند ضلع انتخاب شود. سپس اطلاعات زیر باید تکمیل گردد:
-جهت اصلی
-حدفاصل
-مالکیت حدفاصل
-سطح مجاور
-جهت فرعی
پس از تکمیل تمامی فیلدها، متن نهایی حدود اربعه به‌صورت خودکار تولید و نمایش داده می‌شود.
دو شرط مهم در این مرحله توسط سامانه کنترل می‌شود:
- پیوستگی جهات (عدم برگشت به جهت قبلی): مسیر انتخاب جهات باید پیوسته باشد. به عنوان مثال اگر نقشه‌بردار جهت‌های شمال → شرق را انتخاب کند، برای ضلع سوم امکان بازگشت مجدد به شمال وجود ندارد.
- حداقل تعداد جهات اصلی: برای ملک مورد نظر باید حداقل سه جهت اصلی تعریف شود.
مرحله نهایی: دریافت کد رهگیری نقشه UTM سامانه کاتب
با وارد کردن تمامی اطلاعات در طی مراحل ذکر شده، پیش نمایش از تمام اطلاعاتی که نقشه بردار از ملک وارد سامانه مانا کرده است نمایش داده می‌شود و نهایتاً با تأیید نقشه بردار، کد نقشه ۲۰ رقمی تخصیص داده می‌شود. ورود شما به سامانه مانا، گامی بلند در جهت حرفه‌ای‌سازی فرآیندهای ثبتی و کاهش خطاهای انسانی است. توصیه می‌کنیم پیش از شروع اولین پروژه، «سند راهنمای کاربر سامانه» را به دقت مطالعه کنید تا بر ویزاردهای هوشمند مسلط شوید. توجه داشته باشید که فرآیند «عرصه ادعا» شامل ۸ مرحله و فرآیند «عرصه املاک» شامل ۹ مرحله است. تفاوت حیاتی در مرحله نهم فرآیند املاک نهفته است؛ جایی که سیستم به صورت خودکار به بررسی تداخلات هندسی می‌پردازد تا از بروز اشتباهات فاحش در کاداستر پیشگیری کند. تسلط بر این ابزارها، تضمن‌کننده دقت و کیفیت خروجی کار شماست. با آرزوی موفقیت و سربلندی در مسیر حرفه‌ای و دقیق نقشه‌برداری؛ مانا در هر قدم همراه شماست!
کارتابل پیگیری مهندس نقشه بردار
نقشه بردار از منوی کنارصفحه روی گزینه کارتابل پیگیری کلیک می‌کند.
در این کارتابل، نقشه‌بردار می‌تواند فهرستی از کارهای انجام شده و وضعیت پیگیری هر یک از آن‌ها را مشاهده کند.
تأیید شده: نقاط و پلیگون‌ها بدون هیچ‌گونه مشکلی و به‌درستی ثبت شده‌اند.
در حال پردازش: اطلاعات هنوز در حال بررسی هستند.
خطای پردازش: نقشه‌بردار باید مشکل موجود در نقشه را شناسایی و اصلاح کند.
نیاز به اصلاح نقشه: نقشه‌بردار باید تغییرات لازم را اعمال کرده و مجدداً ارسال کند.
مشاهده جزئیات کارتابل پیگیری
در بخش جزئیات می‌توان مشخصات درخواست را مشاهده کرد که شامل اطلاعاتی نظیر: کد درخواست، کد پیگیری، کد نقشه، تاریخ ثبت درخواست، نام و نام خانوادگی، شماره همراه، پلاک اصلی و فرعی، بخش، ناحیه و واحد ثبتی، مفروزی، مساحت، نام نقشه بردار و آدرس می‌باشد. اطلاعاتی در مورد آخرین وضعیت و کاری که تحویل داده شده است به صورت تاریخچه‌ای نیز قابل مشاهده است.
کارتابل بایگانی نقشه بردار در سامانه مانا
نقشه بردار با کلیک بر روی کارتابل بایگانی از طریق منوی کنارصفحه می‌تواند این صفحه را مشاهده کند. در این کارتابل فهرستی از کارهایی که نقشه بردار امکان انجام آن را به دلیل مشخص در سامانه نداشته باشد و به این کارتابل انتقال داده است، نمایش داده می‌شود. نقشه‌بردار می‌تواند در زمان مناسب به این کارتابل مراجعه کرده و پس از فراهم شدن شرایط، نسبت به انجام کارهای موجود در آن اقدام نماید.

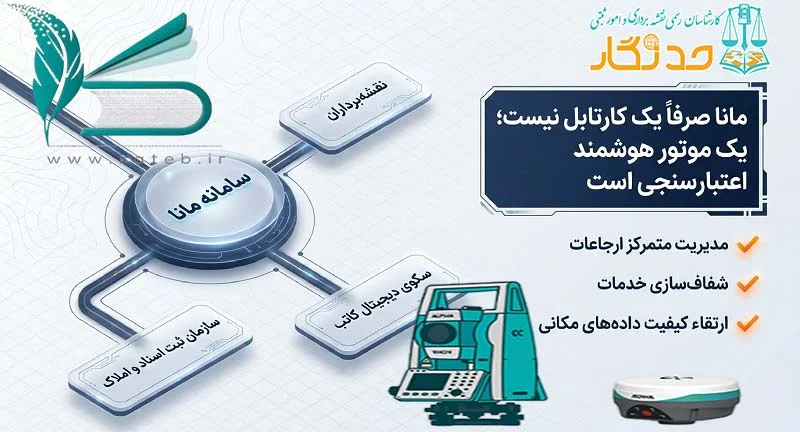

راهنمای جامع ورود به سامانه مانا: نقشه برداران مجاز قانون جامع حد نگار
سامانه مانا به معنای ( مدیریت ارجاع نقشه برداری املاک) می باشد که در واقع یک سامانه متمرکز جهت ارتباط مهندسین نقشه برداری با مالکین مدعی جهت ثبت ادعای مالکیت در سامانه کاتب به استناد ساماندهی اسناد غیر رسمی می باشد. در این سامانه اطلاعات نقشه برداری املاک جهت ثبت ادعا ثبت شده و توسط این سامانه مهندسین نقشه بردار به مالکین معرفی می شود.
ارجاع امور ثبتی و نقشه برداری به نقشه برداران مجاز قانون جامع حد نگار توسط سامانه مانا انجام می شود. بین سامانه کاتب به عنوان سامانه مرجع و سامانه مانا ارتباط مستقیمی برقرار است. این مستند به منظور درک عمیق فرآیندها، ابزارها و استانداردهای «سامانه مانا» تهیه شده است. سامانه مانا (مخفف سیستم یکپارچه مدیریت ارجاع نقشه‌برداری املاک کاداستر) به عنوان بستری دیجیتال برای مدیریت تمامی جنبه‌های خدمات نقشه‌برداری، از ارجاع و پیگیری تا نظارت و اعتبارسنجی نقشه‌ها طراحی شده است.
مقدمه: ورود به دنیای دیجیتال نقشه برداری مانا
خوش‌آمدگویی گرم ما را پذیرا باشید! شما به عنوان نقشه‌بردار، نقشی حیاتی در ترسیم دقیق دنیای پیرامون ما دارید. سامانه مانا (سیستم یکپارچه مدیریت ارجاع نقشه‌برداری املاک) با هدفی والا طراحی شده است تا مسیر فعالیت‌های حرفه‌ای شما را هموارتر و هوشمندتر سازد.
دیدگاه کلی سامانه: سامانه مانا با هدف رفع خلأهای موجود در سیستم‌های قدیمی، بستری یکپارچه برای مدیریت، ارجاع، پیگیری و نظارت بر خدمات نقشه‌برداری ایجاد کرده است. این سکو با هوشمندسازی فرآیند دریافت و اعتبارسنجی نقشه‌های عرصه و اعیان، تحولی بزرگ در ارتقای سطح کیفی داده‌های مکانی سازمان ثبت اسناد و املاک کشور ایجاد می‌کند. برای بهره‌مندی از این ابزار قدرتمند و شروع فعالیت حرفه‌ای خود، ابتدا باید با نحوه دسترسی به آن آشنا شوید.
گام‌های نخست: ورود به سکوی دیجیتال کاتب
دسترسی به سامانه مانا از طریق درگاه یکپارچه «کاتب» میسر است. برای ورود امن و سریع، مراحل زیر را دنبال کنید:
-ورود به کاتب: ابتدا به نشانی اینترنتی سکوی کاتب مراجعه کنید.
-احراز هویت: کد ملی خود را وارد کرده و منتظر دریافت رمز یکبار مصرف (OTP) از طریق پیامک بمانید.
-انتخاب دسته‌بندی: پس از ورود به پنل کاربری، در بخش دسته‌بندی‌ها، فیلتر «املاک و کاداستر» را انتخاب نمایید.
-دسترسی به مانا: روی گزینه «مینی وب عملیات نقشه‌برداری مانا» کلیک کنید تا وارد میز کار اختصاصی خود شوید.
نکته مهم: کارتابل عملیات نقشه‌برداری تنها زمانی فعال می‌شود که ثبت‌نام شما در سامانه کاتب تایید شده و نقش «نقشه‌بردار» توسط سازمان به کد ملی شما تخصیص یافته باشد. پس از ورود موفقیت‌آمیز، اکنون وقت آن است که با میز کار اصلی خود آشنا شوید.
کالبدشکافی داشبورد سامانه مانا: مسیریابی در منوی ثابت
در سمت راست صفحه، منوی ناوبری ثابتی را مشاهده می‌کنید که در تمامی صفحات در دسترس است. این منو قلب تپنده مدیریت چرخه عمر پروژه‌های شماست.
بخش‌های منو: هدف و کاربرد برای نقشه‌بردار
داشبورد اصلی: نمای کلی سامانه، دسترسی به آمار فعالیت‌ها و اسناد راهبردی برای پیشگیری از خطاهای اجرایی.
کارتابل اقدامی: ایستگاه اول عملیات؛ مدیریت پروژه‌های جدید ارجاع شده که نیاز به اقدام فنی یا تعیین تکلیف (پذیرش/رد) دارند.
کارتابل پیگیری: رصد دقیق وضعیت پردازش نقشه‌های ارسال شده و پیگیری مراحل تایید در واحد ثبتی.
کارتابل بایگانی: مخزن درخواست‌هایی که به دلیل «عدم امکان موقت» از چرخه فعال خارج شده تا در زمان مقتضی دوباره بررسی شوند.
علاوه بر منوی ناوبری، دو منبع حیاتی در قلب داشبورد قرار دارند که موفقیت فنی شما را تضمین می‌کنند.
ستون‌های دانش: راهنماها و قوانین (حیاتی)
دقت در نقشه‌برداری تنها به ابزار فنی بستگی ندارد، بلکه مستلزم رعایت دقیق ضوابط است. در صفحه اصلی داشبورد، دو بخش کلیدی برای توانمندسازی شما تعبیه شده که مراجعه به آن‌ها برای رعایت استانداردهای فنی الزامی است:
* توضیح کامل تمامی ابزارهای موجود در سامانه مانا.
* آموزش گام‌به‌گام مراحل بارگذاری فایل‌ها و کار با محیط WebGIS.
* مجموعه مقررات لازم‌الاجرا و ضوابط فنی نقشه‌برداری کاداستر.
* آخرین بخشنامه‌های سازمان ثبت برای جلوگیری از خطاهای قانونی در ترسیمات.
مراجعه مستمر به این اسناد، سرعت تایید نقشه‌های شما را توسط کارشناسان واحد ثبتی به شدت افزایش می‌دهد. با در دست داشتن این دانش، شما آماده‌اید تا اولین پروژه خود را در کارتابل اقدامی مدیریت کنید.
نگاهی سریع به کارتابل اقدامی: جایی که عملیات ارجاع نقشه برداری آغاز می‌شود
کارتابل اقدامی لیست پروژه‌هایی است که به نام شما ثبت شده است. این درخواست‌ها می‌توانند شامل نقشه‌برداری عرصه، اعیان، ادعا و یا تفکیک آپارتمانی باشند.
ویژگی‌های عملیاتی و تخصصی این کارتابل:
* دسترسی به مختصات جغرافیایی: در درخواست‌های «عرصه ادعا»، به دلیل عدم وجود پلاک ثبتی (اصلی و فرعی)، مختصات تنها راه دقیق مسیریابی و پیدا کردن موقعیت ملک روی نقشه است که سامانه آن را در اختیار شما قرار می‌دهد.
* پذیرش یا رد ارجاع (بسیار مهم): شما در این مرحله می‌توانید ارجاع را به دلیل «عدم امکان» یا «عدم تمایل» رد کنید. توجه داشته باشید که رد ارجاع ممکن است منجر به تعلیق موقت کارتابل یا ارجاع پرونده به نفر دیگر شود.
* مشاهده شناسه مانا و کد پیگیری: هر پرونده دارای یک هویت دیجیتال منحصربهفرد (شناسه مانا) است که تمامی مراحل و مکاتبات بر اساس آن انجام می‌شود.
* فیلترهای پیشرفته: امکان جستجوی دقیق بر اساس نام متقاضی، واحد ثبتی یا تاریخ درخواست برای مدیریت بهتر حجم کاری.
مدیریت صحیح این بخش، اولین قدم برای ارسال موفق فایل‌های نقشه‌برداری به واحد ثبتی است.
راهنمای جامع مطالعه سامانه مانا (عملیات نقشه‌برداری)
سامانه مانا (مخفف سیستم یکپارچه مدیریت ارجاع نقشه‌برداری املاک) به عنوان یک بستر دیجیتال و هوشمند در چارچوب سکوی کاتب و سامانه جامع املاک کشور طراحی شده است. هدف اصلی این سامانه، رفع خلأهای موجود در سامانه‌های پیشین (مانند سامانه تام)، ارتقای سطح کیفی داده‌های مکانی و ایجاد شفافیت در ارائه خدمات نقشه‌برداری است.
مانا تمامی جنبه‌های ارجاع، پیگیری، نظارت و ارزیابی خدمات نقشه‌برداری عرصه و اعیان را مدیریت کرده و نقش یک کارتابل مرکزی را برای تمامی نقشه‌برداران، کارشناسان و کارگزاران حوزه املاک و کاداستر ایفا می‌کند. این سیستم با بهره‌گیری از محیط WebGIS و فرآیندهای اعتبارسنجی خودکار، دقت و سرعت در تولید نقشه‌های استاندارد را تضمین می‌نماید.
بخش اول: پرسش‌های کوتاه (آزمون درک مطلب)
۱. سامانه مانا چیست و هدف اصلی از طراحی آن چه بوده است؟ ۲. دسترسی به سامانه مانا از چه طریقی امکان‌پذیر است و پیش‌نیاز فعال شدن کارتابل نقشه‌برداری چیست؟ ۳. تفاوت اصلی بین «کارتابل اقدامی» و «کارتابل بایگانی» در چیست؟ ۴. در صورت عدم تمایل نقشه‌بردار به انجام یک پروژه ارجاع شده، چه پیامدهایی در سامانه برای وی پیش می‌آید؟ ۵. ویزارد (Wizard) ارسال فایل نقشه برای دو نوع درخواست «عرصه ادعا» و «عرصه املاک» چه تفاوتی از نظر تعداد مراحل دارد؟ ۶. فایل پلیگون عرصه ملک باید با چه فرمتی بارگذاری شود و زون‌های معتبر برای ایران کدامند؟ ۷. مقصود از بررسی خطاهای «GIS Ready» در مرحله دوم ارسال نقشه چیست؟ ۸. حداقل تعداد نقاط شمیم برای تایید در سامانه چند مورد است و این نقاط چگونه اعتبارسنجی می‌شوند؟ ۹. ابزار «دستیار حدود اربعه» چه کمکی به نقشه‌بردار می‌کند؟ ۱۰. خروجی نهایی تایید اطلاعات توسط نقشه‌بردار در انتهای مراحل سامانه مانا چیست؟
بخش دوم: کلید پاسخ‌ها
۱. پاسخ: مانا مخفف سیستم یکپارچه مدیریت ارجاع نقشه‌برداری املاک کاداستر است. هدف آن رفع خلاءهای سامانه‌های قدیمی، هوشمندسازی فرآیندها، شفاف‌سازی خدمات و ارتقای کیفیت داده‌های مکانی سازمان ثبت اسناد و املاک کشور می‌باشد.
۲. پاسخ: این سامانه از طریق سکوی دیجیتال «کاتب» در دسترس است. برای فعال شدن کارتابل، کاربر باید ابتدا در سامانه کاتب و مینی‌وب عملیات نقشه‌برداری ثبت‌نام کرده و تاییدیه دریافت نماید.
۳. پاسخ: کارتابل اقدامی شامل فهرست کارهای ارجاع شده‌ای است که نیاز به اقدام فوری نقشه‌بردار دارد. در مقابل، کارتابل بایگانی شامل درخواست‌هایی است که به دلیل مشکلاتی نظیر عدم دسترسی موقت به ملک، از چرخه اقدام خارج شده‌اند تا در آینده بررسی شوند.
۴. پاسخ: در صورت ثبت «عدم تمایل»، پرونده به واحد ثبتی بازگشت داده شده و به نقشه‌بردار دیگری ارجاع می‌شود. همچنین کارتابل نقشه‌بردار برای آن درخواست خاص تعلیق خواهد شد.
۵. پاسخ: درخواست «عرصه ادعا» شامل ۸ مرحله و «عرصه املاک» شامل ۹ مرحله است. تفاوت این دو در یک مرحله اضافی برای «بررسی تداخلات هندسی ملک» در درخواست‌های عرصه املاک است.
۶. پاسخ: فایل پلیگون عرصه باید حتماً با فرمت DXF بارگذاری شود. زون‌های مورد قبول برای محدوده جغرافیایی ایران در سامانه شامل زون‌های ۳۸، ۳۹، ۴۰ و ۴۱ است.
۷. پاسخ: در این مرحله خطاهای ترسیمی پلیگون بررسی می‌شود تا نقشه برای سیستم‌های اطلاعات جغرافیایی آماده باشد. مواردی مانند باز بودن پلیگون، خودتقاطعی، خطوط تکراری و گره‌های نامعتبر در این بخش شناسایی و متوقف می‌شوند.
۸. پاسخ: وجود حداقل دو نقطه شمیم معتبر الزامی است. این نقاط از طریق بارگذاری فایل (CSV/TXT) یا ورود دستی وارد شده و به صورت هوشمند با دیتابیس مرکزی شمیم مطابقت داده می‌شوند تا صحت مختصات آن‌ها تایید گردد.
۹. پاسخ: این ابزار یک راهنمای هوشمند است که جهات اصلی (شمال، جنوب، شرق، غرب) را به صورت رنگی روی پلیگون نمایش می‌دهد. نقشه‌بردار می‌تواند با استفاده از اعداد کیبورد (اعداد زوج برای جهات اصلی و فرد برای جهات فرعی) اطلاعات حدود اربعه را با سرعت و دقت بیشتری وارد کند.
۱۰. پاسخ: پس از اتمام تمامی مراحل و تایید پیش‌نمایش اطلاعات توسط نقشه‌بردار، سامانه یک «کد نقشه ۲۰ رقمی» تولید کرده و به درخواست تخصیص می‌دهد.
بخش سوم: واژه‌نامه سامانه مانا (Glossary)
مانا: سیستم یکپارچه مدیریت ارجاع نقشه‌برداری املاک کاداستر که بستر دیجیتال سازمان ثبت است.
سکوی کاتب: درگاه اصلی و دیجیتال برای دسترسی به خدمات ثبتی و ورود به سامانه مانا.
پلیگون (Polygon): شکل هندسی بسته که مرزهای عرصه ملک را روی نقشه مشخص می‌کند و باید در قالب DXF باشد.
GIS Ready: وضعیتی که در آن فایل نقشه فاقد خطاهای هندسی (مانند خودتقاطعی یا باز بودن لبه‌ها) است.
نقاط شمیم: نقاط برداشت شده با سیستم تعیین موقعیت آنی (RTK) که برای تدقیق مختصات نقشه استفاده می‌شود.
حدود اربعه: اطلاعات مربوط به چهار جهت اصلی ملک (شمال، جنوب، شرق، غرب) و همسایگی‌های آن.
تداخلات هندسی: بررسی هم‌پوشانی یا مغایرت هندسی پلیگون ملک جدید با نقشه‌های ثبت شده قبلی در پایگاه داده.
مالتی‌سلکت (Multi-Select): قابلیتی که به نقشه‌بردار اجازه می‌دهد چندین ضلع را به طور همزمان انتخاب و اطلاعات یکسان برای آن‌ها وارد کند.
کد رهگیری نقشه UTM: یک شناسه ۲۰ رقمی منحصربهفرد که در پایان فرآیند به هر نقشه تایید شده اختصاص می‌یابد.
دستیار حدود اربعه: ابزار کمکی در محیط WebGIS برای نمایش و ثبت سریع جهات جغرافیایی روی اضلاع ملک.
سند توجیهی سامانه مانا: مدیریت یکپارچه ارجاع نقشه‌برداری املاک
معرفی و اهداف سامانه مانا
سامانه مانا با هدف تحول در حوزه املاک و کاداستر کشور و در راستای هوشمندسازی فرآیندهای سازمان ثبت اسناد و املاک کشور توسعه یافته است.
اهداف کلیدی:
* یکپارچگی و هوشمندسازی: ایجاد سیستمی واحد برای مدیریت تمامی مراحل نقشه‌برداری.
* رفع محدودیت‌ها: جایگزینی فرآیندهای قدیمی با راهکارهای دیجیتال جهت رفع نقص‌های سامانه‌های پیشین.
* تسهیل و شفافیت: ایجاد بستری شفاف برای دریافت خدمات و ارزیابی عملکرد کارگزاران.
* اعتبارسنجی دقیق: بررسی خودکار نقشه‌ها از نظر هندسی و انطباق با داده‌های مکانی سازمان.
* ارتقای کیفیت: بهبود دقت داده‌های مکانی و توصیفی مرتبط با عرصه و اعیان ملک.
دسترسی و ساختار داشبورد سامانه مانا
دسترسی به مانا از طریق سکوی دیجیتال کاتب و با استفاده از کد ملی و رمز یکبارمصرف (OTP) میسر است. پس از تایید ثبت‌نام در سامانه کاتب و مینی‌وب، کارتابل اختصاصی به نقشه‌بردار تخصیص می‌یابد.
کارتابل اقدامی: نمایش لیست کارهای ارجاع شده که نیاز به اقدام فوری دارند.
کارتابل پیگیری: مشاهده وضعیت پردازش درخواست‌ها و نقشه‌های ارسال شده.
کارتابل بایگانی: نگهداری موقت درخواست‌هایی که از چرخه اقدام خارج شده‌اند.
مستندات راهنما: دسترسی به سند راهنمای کاربر و قوانین و بخشنامه‌های فنی.
مدیریت درخواست‌ها در کارتابل اقدامی
در این بخش، فهرستی از درخواست‌های مختلف (مانند عرصه املاک، عرصه ادعا یا تفکیک آپارتمانی) به نقشه‌بردار نمایش داده می‌شود. نقشه‌بردار می‌تواند با انتخاب گزینه «جزئیات»، مشخصات کامل درخواست شامل کد پیگیری، اطلاعات متقاضی، پلاک اصلی و فرعی، واحد ثبتی، مساحت و آدرس دقیق را مشاهده نماید.
-پذیرش و انجام کار: بارگذاری فایل نقشه‌برداری و اطلاعات توصیفی.
-عدم امکان انجام کار (موقت): انتقال درخواست به کارتابل بایگانی به دلیل محدودیت‌های موقت (مانند عدم دسترسی به ملک).
-عدم تمایل به انجام کار (رد ارجاع): ثبت علت و بازگشت کار به واحد ثبتی جهت ارجاع به شخص دیگر.
* نکته: ثبت عدم تمایل منجر به تعلیق کارتابل نقشه‌بردار برای آن درخواست خاص می‌شود.
فرآیند فنی ارسال فایل نقشه UTM (ویزارد مراحل)
یکی از پیشرفته‌ترین بخش‌های مانا، فرآیند مرحله‌به‌مرحله (Wizard) ارسال فایل نقشه در محیط WebGIS است. این فرآیند برای درخواست‌های «عرصه ادعا» شامل ۸ مرحله و برای «عرصه املاک» شامل ۹ مرحله است.
- بارگذاری فایل و تعیین زون: انتخاب زون منطقه (۳۸ تا ۴۱) و آپلود فایل با فرمت DXF. سیستم در این مرحله مطابقت زون با پلیگون و تک‌سیستمی بودن آن را بررسی می‌کند.
- بررسی خطاهای ترسیمی (GIS Ready): کنترل خودکار مواردی نظیر:
* بسته بودن پلیگون.
* عدم خودتقاطعی (در حالت دوبعدی و سه‌بعدی).
* عدم وجود گره با مختصات نامعتبر.
* عدم وجود خطوط تکراری یا قطعات خطی بسیار کوتاه (کمتر از ۰.۰۵ متر).
- ورود اطلاعات نقاط شمیم: بارگذاری فایل (CSV/TXT) یا ورود دستی مختصات. وجود حداقل دو نقطه شمیم معتبر برای ادامه فرآیند الزامی است.
- اعتبارسنجی پلیگون با نقاط شمیم: بررسی همسایگی نقاط با بافر ۲۰ متری پلیگون و کنترل فاصله بین نقاط نسبت به قطر مستطیل محیطی ملک.
- اعمال ضریب مقیاس: محاسبه و اعمال ضریب مقیاس روی طول‌ها و مساحت.
- ورود اطلاعات حدفاصل (حدود اربعه): درج اطلاعات توصیفی اضلاع پلیگون.
* دستیار هوشمند: استفاده از کدهای رنگی (قرمز برای شمال، سبز برای شرق و…) جهت افزایش سرعت.
* قابلیت Multi-Select: امکان مقداردهی همزمان به چندین ضلع مشابه.
- کنترل نهایی حدود اربعه: سامانه پیوستگی جهات (عدم بازگشت غیرمجاز به جهت قبلی) و تعریف حداقل سه جهت اصلی را کنترل می‌کند.
- پیش‌نمایش و صدور کد نقشه: نمایش خلاصه تمامی اطلاعات و تخصیص یک کد نقشه ۲۰ رقمی پس از تایید نهایی.
ارائه کد رهگیری نقشه UTM و بایگانی
سامانه مانا امکان نظارت دقیق بر سرنوشت نقشه‌های ارسالی را در «کارتابل پیگیری» فراهم کرده است.
* تأیید شده: پذیرش نهایی نقشه بدون نقص فنی.
* در حال پردازش: بررسی اطلاعات توسط سیستم یا کارشناسان.
* خطای پردازش / نیاز به اصلاح: وجود نقص فنی که نقشه‌بردار موظف به شناسایی و رفع آن است.
همچنین بخش «مشاهده جزئیات» در کارتابل پیگیری، تاریخچه‌ای کامل از آخرین وضعیت کار و زمان‌بندی اقدامات انجام شده را به صورت مستند ارائه می‌دهد.
راهنمای فنی اعتبارسنجی و رفع خطای ترسیمات در سامانه مانا
سامانه مانا (مدیریت یکپارچه ارجاع نقشه‌برداری) به‌عنوان بخشی از سکوی دیجیتال کاتب، با هدف هوشمندسازی فرآیندها و رفع خلأهای موجود در سیستم‌های سنتی طراحی شده است. این سامانه با ایجاد بستر اعتبارسنجی خودکار، از صحت هندسی و توصیفی نقشه‌های عرصه و اعیان پیش از ثبت نهایی اطمینان حاصل می‌کند.
فلسفه وجودی: نقشه برداری در سامانه مانا تحولی بنیادین در ارتقای سطح کیفی داده‌های مکانی سازمان ثبت اسناد و املاک کشور است که از طریق پیاده‌سازی فیلترهای هوشمند هندسی، دقت و شفافیت را در حوزه کاداستر تضمین می‌کند.
شما پس از مطالعه این راهنما به سه دستاورد کلیدی دست خواهید یافت:
- تسلط بر فرآیند گردش کار در میز کار و ویزاردهای تخصصی.
- توانایی شناسایی و رفع خطاهای پیچیده هندسی جهت دستیابی به وضعیت GIS-Ready.
- عبور موفق از فیلترهای اعتبارسنجی و دریافت شناسه یکتای ۲۰ رقمی نقشه.
پیش از ورود به مراحل فنی، لازم است با محیط کاربری که اولین گام اجرایی شماست آشنا شوید.
درگاه ورودی: میز کار نقشه‌بردار (کارتابل اقدامی)
پس از ورود به سامانه مانا، اولین ایستگاه عملیاتی “کارتابل اقدامی” است. در این بخش، تمامی درخواست‌های ارجاع شده از سامانه مبدأ نمایش داده می‌شود. بر اساس اطلاعات منبع، هر نوع درخواست، اقلام اطلاعاتی خاص خود را دارد که نقشه‌بردار موظف به بررسی آن‌هاست.
نوع درخواست: اطلاعات کلیدی مورد نیاز (طبق فیلدهای سامانه)
عرصه ادعا: مختصات جغرافیایی دقیق (مبنای تعیین موقعیت)، مساحت ادعایی
عرصه املاک: پلاک اصلی و فرعی، مفروزی، بخش، ناحیه، واحد ثبتی و مساحت
تفکیک آپارتمانی: شماره قطعه، طبقه، واحد، مفروزی و مساحت اعیان
نکته فنی: در درخواست‌های “عرصه ادعا”، فیلد پلاک اصلی و فرعی فاقد معناست؛ زیرا در این مرحله هنوز پلاک ثبتی تخصیص نیافته و سیستم بر اساس مختصات جغرافیایی ارسالی، موقعیت ملک را روی نقشه مشخص می‌کند تا نقشه‌بردار بتواند عملیات برداشت را آغاز کند. پس از انتخاب پرونده و تایید پذیرش، وارد ویزارد چندمرحله‌ای ارسال فایل می‌شوید که قلب تپنده اعتبارسنجی سیستم است.
گام اول اعتبارسنجی: زون‌بندی و فرمت فایل (WebGIS)
در اولین مرحله از ویزارد، نقشه‌بردار باید فایل ترسیمی خود را در محیط WebGIS بارگذاری کند. رعایت الزامات زیر در این مرحله الزامی است:
* انتخاب زون: با توجه به موقعیت ملک در ایران، باید یکی از زون‌های ۳۸ تا ۴۱ انتخاب شود. عدم انطباق زون انتخابی با مختصات فایل بارگذاری شده، منجر به توقف فرآیند و خطای عدم مطابقت می‌گردد.
* فرمت و ساختار: سیستم تنها فرمت DXF را می‌پذیرد.
نکته بسیار مهم: فایل بارگذاری شده باید تنها و تنها حاوی یک پلیگون (عرصه ملک) باشد. وجود هرگونه شیء اضافی یا بیش از یک پلیگون در فایل، منجر به رد خودکار درخواست توسط سیستم می‌شود. پس از تایید زون و فرمت، سیستم به بررسی دقیق هندسه ترسیم شده می‌پردازد.
تحلیل هندسی و وضعیت GIS-Ready (گام حیاتی)
در مرحله دوم، سامانه فایل را از نظر استانداردهای GIS بررسی می‌کند. هدف از این مرحله، اطمینان از سلامت هندسی نقشه برای محاسبات مساحت و تداخل‌سنجی است.
خطاهای فنی رایج بر اساس پیام‌های سیستمی:
-پلیگون‌های باز (Open Polygons): پلیگون باید در هر دو محیط ۲ بعدی و ۳ بعدی یک حلقه کاملاً بسته باشد. در صورت باز بودن حتی یک گره، محاسبات مساحت غیرممکن شده و سیستم خطا صادر می‌کند.
-خودتقاطعی (Self-Intersection): اضلاع پلیگون نباید یکدیگر را قطع کنند. این خطا باعث اختلال در ایجاد کد نقشه و پردازش‌های مکانی می‌شود.
-خطای ارتفاع بیضوی (Ellipsoidal Height – Z): مطابق با خطاهای استخراج شده از سیستم، فایل نقشه نباید فاقد ارتفاع بیضوی در رئوس باشد. در صورت وجود نقاط بدون مولفه Z (Ellipsoidal Height)، سیستم با ذکر مختصات دقیق نقطه، فایل را رد می‌کند.
چک‌لیست نهایی برای سلامت هندسی (GIS-Ready)
-نبود گره (Node) نامعتبر در مختصات پلیگون.
-نبود خطوط تکراری (Duplicate Lines) بر روی یکدیگر.
-رعایت حداقل طول قطعه‌خط (حداقل ۰.۰۵ متر).
-بسته بودن کامل پلیگون در محیط ۳ بعدی (Z-Closed).
-حذف تمامی لایه‌های متفرقه و نقاط کمکی از فایل DXF.
سلامت هندسی پلیگون، پیش‌نیاز پیوند زدن آن به شبکه نقاط شمیم است.
اعتبارسنجی شبکه نقاط شمیم و بافرینگ
در مرحله سوم، نقاط برداشت شده از طریق سامانه شمیم باید وارد سیستم شوند. این نقاط هویت مکانی و حقوقی ملک را تایید می‌کنند.
روش‌های ورود داده:
-بارگذاری فایل با فرمت‌های: CSV, TXT, XLSX
-ورود دستی مختصات نقاط در جدول مربوطه.
شرایط سه‌گانه پذیرش نقاط (بفرینگ و کنترل هندسی):
* شرط اول: وجود حداقل دو نقطه معتبر شمیم برای تایید پلیگون الزامی است.
* شرط دوم: نقاط باید حتماً در بافر ۲۰ متری پلیگون عرصه قرار داشته باشند.
* شرط سوم (کنترل کشیدگی): حداکثر فاصله بین نقاط معتبر در بافر ۲۰ متری، باید کمتر از نصف قطر کوچکترین مستطیل محیطی ملک باشد. این یک کنترل ریاضی جهت جلوگیری از کشیدگی نامتعارف و اطمینان از انطباق هندسی است.
در سامانه، ردیف‌های سبز نشانه نقاط معتبر و ردیف‌های قرمز نشانه نقاط نامعتبر است که باید پیش از رفتن به مرحله بعد اصلاح یا حذف شوند. با تایید نقاط، نوبت به توصیف ویژگی‌های پیرامونی ملک می‌رسد.
هوشمندسازی توصیف: دستیار حدود اربعه و مالتی‌سلکت
در مرحله ششم، ابزارهای هوشمند مانا جهت تسریع در ورود اطلاعات “حدود اربعه” در دسترس قرار می‌گیرند.
* دستیار حدود اربعه (اختیاری): این ابزار هوشمند با رنگ‌بندی اضلاع (شمال: قرمز، شرق: سبز، جنوب: آبی، غرب: زرد) به شما کمک می‌کند جهات را با دقت بالا تشخیص دهید. استفاده از این ابزار اختیاری است اما دقت توصیف را به شدت افزایش می‌دهد.
* قابلیت مالتی‌سلکت (Multi-Select): با نگه داشتن کلید Shift می‌توانید چندین ضلع هم‌جوار که دارای حدفاصل یا مالکیت یکسان هستند را انتخاب کرده و اطلاعات را به صورت گروهی وارد کنید.
راهنمای میانبرهای کیبورد برای تعیین جهات: | جهت اصلی (اعداد زوج) | جهت فرعی (اعداد فرد) | | :— | :— | | ۸: شمال | ۷: شمال غربی | | ۶: شرق | ۹: شمال شرقی | | ۲: جنوب | ۳: جنوب شرقی | | ۴: غرب | ۱: جنوب غربی |
نکته سیستمی: سامانه پیوستگی جهات را کنترل می‌کند (عدم بازگشت به جهت قبلی) و تعریف حداقل ۳ جهت اصلی برای هر ملک الزامی است.
عارضه‌یابی و خروجی نهایی (Final Output)
پس از عبور از تمامی فیلترهای فنی، سیستم خروجی نهایی را صادر کرده و پرونده را به کارتابل پیگیری منتقل می‌کند.
* شناسه یکتای ۲۰ رقمی: دریافت این کد به منزله تایید نهایی دقت هندسی و توصیفی شماست و به عنوان کد نقشه در کل شبکه کاداستر شناخته می‌شود.
* وضعیت‌های کارتابل پیگیری (بر اساس سامانه):
* تایید شده: ثبت نهایی در پایگاه داده بدون نقص.
* در حال پردازش: انجام تطبیق‌های نهایی توسط هسته سیستم.
* خطای پردازش / نیاز به اصلاح نقشه: بروز تداخل مکانی با پلاک‌های مجاور یا نقص در اطلاعات توصیفی که نیازمند بازبینی توسط نقشه‌بردار است.
توصیه نهایی: دقت در ترسیمات اولیه و رعایت حداقل طول قطعه‌خط‌ها (۰.۰۵ متر)، از برگشت پرونده در مرحله پردازش نهایی جلوگیری می‌کند. موفقیت در دریافت کد ۲۰ رقمی، ضامن اعتبار فنی عملکرد شما در سامانه ماناست.
مدیریت درخواست‌های ثبت املاک در سامانه مانا
سامانه «مانا» (سیستم یکپارچه مدیریت ارجاع و نقشه‌برداری املاک) به عنوان هسته مرکزی کاداستر نوین ایران در بستر سکوی «کاتب»، نقطه عطف گذار از ثبت سنتی به ثبت دیجیتال است. این سامانه با هوشمندسازی فرآیندهای نقشه‌برداری و اعتبارسنجی خودکار، بستر اجرایی «قانون الزام به ثبت رسمی معاملات اموال غیرمنقول» را فراهم می‌کند. هدف نوین سازمان ثبت، ایجاد پیوستگی میان داده‌های مکانی و حقوقی است تا علاوه بر ارتقای کیفیت داده‌های کاداستری، شفافیت در ارجاع کار و نظارت بر عملکرد نقشه‌برداران تضمین شود.
تحلیل لایه “So What” (چرا این موضوع اهمیت دارد؟) دقت در اجرای این SOP برای جلوگیری از تعارضات ملکی و کاهش پرونده‌های قضایی حیاتی است. هرگونه کوتاهی در رعایت ضوابط فنی مانا، منجر به توقف چرخه صدور سند مالکیت و رد سیستمی پرونده می‌شود. انطباق دقیق با این رویه، ضامن امنیت حقوقی مالکیت ذینفعان و تسریع در چرخه خدمات ثبتی است.
پیکربندی ورود و مدیریت داشبورد عملیاتی
دسترسی به مینی‌وب «نقشه برداری در سامانه مانا» صرفاً از طریق پنجره واحد خدمات ثبتی در سکوی کاتب (www.kateb.ir) با کد ملی و رمز یکبار مصرف (OTP) انجام می‌پذیرد. پس از ورود، داشبورد اصلی ابزارهای حاکمیتی و مدیریتی را در اختیار نقشه‌بردار قرار می‌دهد:
کارتابل اقدامی: مدیریت و تعیین تکلیف پروژه‌های جدید ارجاع شده (عرصه املاک، عرصه ادعا و …).
کارتابل پیگیری: رصد لحظه‌ای وضعیت پردازش، کدهای نقشه صادره و تاریخچه اصلاحات.
کارتابل بایگانی: نگهداری موقت درخواست‌هایی که به دلیل عدم دسترسی به ملک، از چرخه فعال خارج شده‌اند.
تحلیل لایه “So What” وجود پیوندهای «سند راهنمای کاربر» و «قوانین و دستورالعمل‌ها» در داشبورد، ریسک عدم انطباق فنی را به حداقل می‌رساند. همچنین، دسترسی به بخش «محدوده‌های واحد ثبتی» بسیار حیاتی است؛ زیرا نقشه‌بردار با مشاهده مرزهای صلاحیتی، از تداخل در صلاحیت‌های سرزمینی و بروز خطاهای ثبتی در مناطق مرزی واحدها جلوگیری می‌کند.
مدیریت کارتابل اقدامی: ارزیابی و تعیین تکلیف درخواست‌ها
نقشه‌بردار موظف است با استفاده از فیلترهای جستجو (شناسه مانا، کد پیگیری یا واحد ثبتی)، درخواست‌های ارجاعی را ارزیابی کند. در درخواست‌های «عرصه ادعا»، به دلیل فقدان پلاک ثبتی، تمرکز اصلی بر «مختصات جغرافیایی ادعا» است.
فلوچارت متنی تعیین تکلیف (If/Then Logic):
* گام ۱: مشاهده جزئیات (کد پستی، مساحت، آدرس و مختصات ادعا).
* گام ۲: تصمیم‌گیری عملیاتی:
* اگر شرایط فنی و محیطی مهیا است \leftarrow پذیرش کار و ورود به ویزارد «ارسال فایل نقشه شمیم».
* اگر ملک به صورت موقت قابل دسترسی نیست (مثلاً عدم حضور مالک) \leftarrow عدم امکان موقت و انتقال به «کارتابل بایگانی» جهت اقدام در آینده.
* اگر نقشه‌بردار تمایلی به انجام پروژه ندارد \leftarrow عدم تمایل (رد ارجاع) \leftarrow انتخاب علت رد و ثبت نهایی.
* هشدار: ثبت «عدم تمایل» منجر به تعلیق کارتابل برای آن درخواست خاص و کسر امتیاز ارجاع می‌شود.
تحلیل لایه “So What” تحلیل مختصات ادعا پیش از پذیرش، کلید موفقیت عملیات میدانی است. این اقدام از هدررفت منابع برای پروژه‌هایی که تداخلات فاحش دارند یا در مناطق ممنوعه واقع شده‌اند، جلوگیری می‌کند.
گردش کار فنی: ارسال و اعتبارسنجی نقشه در محیط WebGIS
این بخش قلب تپنده سامانه مانا است که در قالب یک ویزارد (۸ مرحله‌ای برای ادعا و ۹ مرحله‌ای برای املاک) اجرا می‌شود.
گام‌های اجرایی و ضوابط فنی اعتبارسنجی:
- بارگذاری و انطباق زون: فایل باید با فرمت DXF و در یکی از زون‌های معتبر ایران (۳۸ تا ۴۱) باشد. عدم مطابقت زون با فایل ترسیمی منجر به توقف سیستمی در گام اول می‌شود.
- چک‌های Topology (GIS Ready): سیستم پلیگون را بر اساس ۵ شاخص بررسی می‌کند:
* پلیگون باز، خودتقاطعی (2D/3D)، گره نامعتبر، خطوط تکراری و قطعات کوتاه (کمتر از ۰.۰۵ متر).
- انطباق با نقاط شمیم (بسیار مهم):
* الزام: وجود حداقل دو نقطه شمیم معتبر.
* بافر: نقاط باید در فاصله ۲۰ متری پلیگون باشند.
* شرط هندسی MBR: حداکثر فاصله بین نقاط شمیم معتبر باید کمتر از نصف قطر کوچکترین مستطیل محیطی (MBR) پلیگون باشد.
- ضریب مقیاس و توصیف حدود: محاسبه ضریب مقیاس روی طول‌ها و مساحت و تایید نهایی آن.
راهنمای رفع خطاهای رایج نقشه برداری در سامانه مانا
فاقد ارتفاع (Z): تمامی نقاط پلیگون باید دارای ارتفاع بیضوی (Ellipsoidal Height) معتبر باشند. فایل را در محیط CAD اصلاح و مجدداً بارگذاری کنید.
خودتقاطعی پنهان: از آیکون سبز رنگ سوئیچ 3D استفاده کنید تا تداخلات ارتفاعی که در نمای دوبعدی دیده نمی‌شوند را شناسایی و رفع نمایید.
بیش از یک پلیگون: سامانه تنها یک پلیگون واحد (Single Polygon) را در هر درخواست می‌پذیرد. ترسیمات اضافه را حذف کنید.
دستیار هوشمند حدود اربعه: استفاده از این ابزار برای تعیین جهات (شمال: قرمز، شرق: سبز، جنوب: آبی، غرب: زرد) الزامی است.
پیوستگی جهات: عدم برگشت به جهت قبلی (مثلاً از شرق به شمال) الزامی است.
قانون حداقل‌ها: تعریف حداقل ۳ جهت اصلی برای مشروعیت حقوقی نقشه در محاکم ضروری است.
پایش وضعیت و تضمین کیفیت در کارتابل پیگیری
پس از دریافت کد ۲۰ رقمی نقشه، وضعیت در کارتابل پیگیری رصد می‌شود.
* وضعیت‌ها: «تأیید شده»، «در حال پردازش» و «نیاز به اصلاح/خطای پردازش».
* تحلیل تاریخچه: در صورت بروز خطا، بخش «مشاهده جزئیات» را باز کرده و تاریخچه وضعیت را برای شناسایی دقیق ایرادات فنی (مانند عدم انطباق مساحت) تحلیل کنید.
چک‌لیست نهایی نقشه‌بردار
-تطبیق مساحت ترسیمی با مساحت مندرج در مشخصات اصلی درخواست.
-اطمینان از وجود حداقل دو نقطه شمیم معتبر و رعایت شرط MBR.
-بررسی خودتقاطعی در حالت 3D (با آیکون سبز رنگ).
-تعریف حداقل سه جهت اصلی در دستیار حدود اربعه.
الزامات نهایی و انطباق با استانداردهای ثبتی
رعایت دقیق این دستورالعمل، منجر به دریافت کد نقشه معتبر و پیشبرد پرونده ثبتی متقاضی می‌گردد.
💡 Pro Tips (نکات حرفه‌ای متخصص):
* میانبرهای کیبورد (Speed Entry): در مرحله حدود اربعه، از اعداد زوج (۸، ۶، ۴، ۲) برای جهات اصلی و اعداد فرد (۷، ۵، ۳، ۱) برای جهات فرعی استفاده کنید.
* مدیریت توده‌ای (Multi-Select): با نگه داشتن کلید Shift و انتخاب چند ضلع، «مالکیت حدفاصل» و «سطح مجاور» را به صورت یکباره برای تمامی اضلاع مشابه وارد کنید تا سرعت عملیات تا ۳ برابر افزایش یابد.
* خطایابی 3D: همیشه پیش از ارسال نهایی، پلیگون را در حالت سه‌بعدی بچرخانید؛ بسیاری از خطاهای «پلیگون باز» یا «خودتقاطعی» تنها در این حالت قابل مشاهده و اصلاح هستند.
نکته پایانی: دریافت کد ۲۰ رقمی، شناسه فنی یکتای ملک شماست. پایش مستمر کارتابل پیگیری تا حصول وضعیت «تأیید شده»، ضامن نهایی‌سازی پرونده و صدور سند کاداستری خواهد بود.
بررسی فنی سامانه مانا: تحول در نظارت بر نقشه‌برداری و کاداستر ملی
سامانه مانا فراتر از یک پلتفرم عملیاتی، معمار نوین زیرساخت داده‌های مکانی کشور است. خروجی نهایی این فرآیند سخت‌گیرانه، صدور یک کد نقشه ۲۰ رقمی است. این کد تنها یک شماره ساده نیست، بلکه یک شناسه منحصربهفرد جهانی (UUID) برای ملک است که قابلیت Interoperability (میان‌کنش‌پذیری) را بین سازمان ثبت، سکوی کاتب و سایر نهادهای حاکمیتی تضمین می‌کند. دستاوردهای نهایی سیستم در نگاه کلان: ۱. استانداردسازی جامع: تبدیل نقشه‌برداری از یک فرآیند سلیقه‌ای به یک پروتکل فنی GIS-Ready. ۲. حذف تداخلات و تعارضات: پیشگیری از دعاوی حقوقی از طریق اعتبارسنجی‌های فضایی شمیم و MBR. ۳. آمادگی برای آینده: زیرساخت‌سازی برای کاداستر چندمنظوره و سه‌بعدی از طریق استانداردسازی ارتفاع بیضوی. مانا با تلفیق هوش مصنوعی در نظارت و دقت شبکه شمیم، امنیت خاطر حقوقی و فنی را در حوزه املاک و مستغلات کشور تثبیت کرده است.
چشم‌انداز استراتژیک و گذار از سیستم‌های سنتی
سامانه مانا (مخفف مدیریت یکپارچه ارجاع نقشه‌برداری کاداستر)، به عنوان هسته مرکزی و بازوی هوشمند «سکوی دیجیتال کاتب»، نقطه عطفی در گذار از نقشه‌برداری سنتی به حکمرانی هوشمند داده‌های مکانی در سازمان ثبت اسناد و املاک کشور محسوب می‌شود. نقشه برداری در سامانه مانا با هدف رفع خلاءهای فنی و گسست‌های عملیاتی موجود در سامانه‌های پیشین نظیر «سام» و «تام»، طراحی شده است. مانا فراتر از یک ابزار ثبت داده، یک زیرساخت استراتژیک برای تضمین «صحت هندسی» و «اعتبار حقوقی» املاک است که با حذف فرآیندهای دستی و جزیره‌ای، استاندارد جدیدی را در کاداستر ملی پیاده‌سازی می‌کند.
اهداف کلیدی معماری سیستم مانا:
* یکپارچه‌سازی ارجاع و نظارت: ایجاد پل ارتباطی میان نقشه‌برداران، واحدهای ثبتی و متقاضیان در یک پلتفرم واحد.
* هوشمندسازی اعتبارسنجی (GIS Ready): اعمال کنترل‌های خودکار سیستمی جهت جلوگیری از ورود داده‌های مخدوش به پایگاه داده کاداستر.
* ارتقای کیفیت داده‌های مکانی: استانداردسازی نقشه‌ها بر اساس شبکه شمیم و زیرساخت‌های مختصات دقیق.
* شفافیت و پایش‌پذیری (Audit Trail): ثبت دقیق تاریخچه وضعیت هر درخواست برای افزایش پاسخگویی و نظارت حاکمیتی.
این اهداف استراتژیک در کالبد عملیاتی داشبورد هوشمند مانا به گونه‌ای تعبیه شده‌اند که دقت فنی را به جای نظارت انسانی، به موتور محرک سیستم تبدیل کنند.
کالبدشکافی داشبورد مدیریتی و دسترسی به منابع مرجع
داشبورد مدیریتی نقشه برداری در سامانه مانا بر اساس اصل «کاهش خطای انسانی در منبع» طراحی شده است. تعبیه مستقیم «سند راهنمای سامانه» و «قوانین و بخشنامه‌ها» در محیط عملیاتی، تنها یک دسترسی ساده نیست، بلکه یک پروتکل تضمین انطباق (Compliance) است که نقشه‌بردار را ملزم به رعایت آخرین ضوابط فنی و قانونی سازمان ثبت در لحظه تولید داده می‌کند. دقت عملیاتی از «کارتابل اقدامی» آغاز می‌شود، جایی که سیستم به عنوان یک فیلتر اولیه، صلاحیت و تمایل نقشه‌بردار را برای پذیرش مسئولیت فنی پروژه احراز می‌کند.
معرفی کارتابل‌های تخصصی نقشه‌بردار:
نام کارتابل: کارکرد فنی و عملیاتی / هدف استراتژیک
کارتابل اقدامی: دریافت ارجاعات جدید و مدیریت صف کارهای جاری / کنترل پویای حجم کار و آغاز چرخه حیات داده
کارتابل پیگیری: رصد وضعیت پردازش و شاخص‌های سلامت داده / شفافیت فرآیندی و پایش interoperability
کارتابل بایگانی: مدیریت درخواست‌های معلق یا دارای وقفه موقت / جلوگیری از انباشت کارهای ناقص در صف عملیاتی
کارتابل اقدامی: موتور محرک عملیات هوشمند نقشه‌برداری
در لایه معماری نقشه برداری در سامانه مانا، تفکیک درخواست‌ها به دسته‌هایی نظیر عرصه (ادعا یا املاک)، اعیان و تفکیک آپارتمانی، امکان تخصیص هوشمند منابع را فراهم آورده است. سیستم مانا با پیاده‌سازی یک مکانیزم Fail-safe در مرحله ارجاع، به نقشه‌بردار اجازه می‌دهد پس از بررسی مختصات جغرافیایی ادعا و جزئیات ثبتی، نسبت به پذیرش یا رد ارجاع اقدام کند:
* عدم امکان موقت: انتقال درخواست به بایگانی جهت حفظ پیوستگی فرآیند در موارد نقص دسترسی محیطی.
* عدم تمایل (رد ارجاع): این اقدام منجر به «تعلیق کارتابل» برای آن درخواست خاص و بازگشت هوشمند ارجاع به واحد ثبتی می‌گردد تا از هدررفت زمان در چرخه ثبت جلوگیری شود.
خروجی این مرحله، ورود به لایه ارسال فایل است که پیچیده‌ترین پروتکل‌های اعتبارسنجی هندسی را در بر می‌گیرد.
پروتکل‌های اعتبارسنجی هندسی و ویزاردهای GIS-Ready
سامانه مانا از طریق یک محیط WebGIS پیشرفته، ویزاردهای ۸ مرحله‌ای (برای عرصه ادعا) و ۹ مرحله‌ای (برای عرصه املاک) را پیاده‌سازی کرده است. تفاوت این دو در مرحله حیاتی «بررسی تداخلات هندسی» برای عرصه املاک است که از تعارضات ملکی پیش از ثبت نهایی جلوگیری می‌کند.
در این مرحله، بارگذاری فایل DXF مستلزم تطبیق دقیق با زون‌های منطقه‌ای (۳۸ تا ۴۱) است. سیستم فراتر از کنترل‌های ساده، پروتکل‌های GIS-Ready را برای تضمین سلامت توپولوژیک نقشه اعمال می‌کند. همچنین، الزام به ثبت ارتفاع بیضوی (Ellipsoidal Height – Z) برای تمامی نقاط، گامی استراتژیک به سوی تحقق کاداستر سه بعدی (3D Cadastre) و استانداردسازی دیتوم عمودی است.
خطاهای بحرانی و موانع سیستمی در اعتبارسنجی ترسیمی:
* پلیگون باز یا غیربسته: جلوگیری از محاسبات مساحت ناصحیح.
* خودتقاطعی (Self-intersection): حذف ابهامات مرزی در لایه‌های GIS.
* قطعه خطی کوتاه (کمتر از ۰.۰۵ متر): حذف نویزهای ترسیمی و گره‌های اضافی.
* خطوط تکراری (Duplicate Lines) و گره‌های نامعتبر (Invalid Nodes): تضمین سلامت توپولوژیک داده‌ها.
* عدم انطباق زون یا بارگذاری چند پلیگون در یک فایل: حفظ ساختار «یک ملک – یک شناسه».
یکپارچه‌سازی با شبکه شمیم و دستیار هوشمند حدود اربعه
مانا با اتصال مستقیم به شبکه شمیم، خطاهای مکانی را به حداقل می‌رساند. در این لایه، سیستم دو شرط سخت‌گیرانه برای اعتبارسنجی پلیگون عرصه با نقاط شمیم اعمال می‌کند:
-بافر ۲۰ متری: وجود بیش از یک نقطه معتبر شمیم در فاصله ۲۰ متری پلیگون عرصه الزامی است.
-کنترل قطر MBR: حداکثر فاصله بین نقاط شمیم معتبر باید کمتر از نصف قطر «کوچکترین مستطیل محیطی» (MBR) پلیگون باشد تا صحت استقرار نقشه تضمین گردد.
در بخش توصیفی، «دستیار هوشمند حدود اربعه» با استفاده از کدهای رنگی استاندارد (شمال: قرمز، شرق: سبز، جنوب: آبی، غرب: زرد)، فرآیند ورود داده را بهینه کرده است.
پروتکل‌های کارایی و پیوستگی داده:
* قانون حداقل ۳ جهت: برای هر قطعه زمین، تعریف حداقل سه جهت اصلی به عنوان یک قاعده حتمی جهت صحت‌سنجی توصیفی الزامی است.
* پیوستگی جهات: سیستم از بازگشت غیرمجاز به جهت قبلی (مثلاً از شرق مجدداً به شمال در یک مسیر غیرمنطقی) جلوگیری می‌کند.
* میانبرهای عددی (Efficiency Protocols): استفاده از اعداد زوج برای جهات اصلی و فرد برای جهات فرعی جهت افزایش سرعت در عملیات‌های با حجم بالا.
* قابلیت Multi-Select و Deselect: ابزارهای بهینه‌سازی UX برای مدیریت اضلاع مشابه و کاهش خطای ورود داده.
نظارت، شفافیت و مدیریت چرخه حیات داده
کارتابل پیگیری در نقشه برداری در سامانه مانا به عنوان داشبورد «شاخص‌های سلامت داده» عمل می‌کند. وضعیت‌هایی نظیر «تأیید شده»، «در حال پردازش» و «خطای پردازش» به نقشه‌بردار اجازه می‌دهد تا گلوگاه‌های فنی را به سرعت شناسایی و مرتفع کند. این سطح از شفافیت در «تاریخچه وضعیت»، امکان ردیابی دقیق هر بایت از داده‌های مکانی را در چرخه حاکمیتی فراهم می‌آورد و از انباشت پرونده‌های دارای نقص فنی جلوگیری می‌کند.
ویژگی های کلیدی سامانه مانا ( مدیریت ارجاع نقشه برداری املاک)
دنیای نقشه‌برداری ثبتی در ایران در حال عبور از یک مرز تاریخی است. اگر تا دیروز چالش بزرگ سازمان ثبت اسناد و املاک کشور، فرآیندهای فرسایشی کاغذمحور، خطاهای انسانی در ترسیم و محدودیت‌های فنی سامانه‌های قدیمی (مانند سامانه تام) بود، امروز سکوی دیجیتال «کاتب» با معرفی سامانه «مانا»، قواعد بازی را تغییر داده است. مانا صرفاً یک ابزار جدید نیست؛ بلکه یک جهش تکنولوژیک در حوزه PropTech است که دقت میلی‌متری را با سرعت دنیای دیجیتال پیوند می‌زند.
تحول دیجیتال در کاداستر کشور: ۵ ویژگی غافلگیرکننده سامانه «مانا» که آینده نقشه‌برداری را تغییر می‌دهد.
بیش از یک سامانه؛ نقشه برداری در سامانه مانا «تحول بزرگ» در داده‌های مکانی است
سامانه مانا (سیستم یکپارچه مدیریت ارجاع نقشه‌برداری املاک کاداستر) را نباید تنها به عنوان بستری برای آپلود فایل دید. این پلتفرم در واقع یک اکوسیستم متمرکز برای مدیریت، نظارت و اعتبارسنجی هوشمند است. مانا با تجمیع خدمات در یک کارتابل مرکزی، شفافیت را به حداکثر رسانده و تمامی ذینفعان از نقشه‌بردار تا کارشناسان ثبتی را در یک زنجیره داده‌ای ایمن قرار می‌دهد. همان‌طور که در اهداف استراتژیک این سامانه تأکید شده است:
«سامانه مانا تحول بزرگی در ارتقای سطح کیفی داده‌های مکانی سازمان ثبت اسناد و املاک کشور ایجاد خواهد کرد.»
این یعنی مانا قرار است پایانی باشد بر داده‌های پراکنده و آغازی بر عصر «داده‌های مکانی یکپارچه و قابل اعتماد».
نگهبان سخت‌گیر GIS Ready: فراتر از دوبعدی، کنترل در ابعاد سه‌گانه
یکی از غافلگیرکننده‌ترین بخش‌های مانا، هوش مصنوعی به‌کار رفته در مرحله اعتبارسنجی فایل‌های DXF است. سیستم اجازه عبور از مرحله دوم را نمی‌دهد مگر اینکه نقشه کاملاً GIS Ready باشد. مانا به طور خودکار خطاهای هندسی مانند پلیگون‌های باز، خودتقاطعی و قطعات خطی کوتاه‌تر از ۰.۰۵ متر را شناسایی می‌کند.
اما آنچه مانا را به یک ابزار فوق‌حرفه‌ای تبدیل می‌کند، دقت در جزئیات فنی است که معمولاً از چشم دور می‌ماند. این سامانه با سخت‌گیری تمام، ارتفاع از بیضوی (Z) را در نقاط کنترل می‌کند. اگر نقشه فاقد اطلاعات سه‌بعدی معتبر باشد یا مختصات با دیتابیس همخوانی نداشته باشد، مانا با نشان دادن وضعیت قرمز، از ورود خطای فنی به پایگاه داده ملی جلوگیری می‌کند. این یعنی نقشه‌بردار پیش از ارسال، از صحت فنی ۱۰۰ درصدی کار خود در تمام ابعاد اطمینان می‌یابد.
پیوند ناگسستنی با شبکه «شمیم»: دقت در حد سانتی‌متر
دقت هندسی در کاداستر نوین بدون شبکه «شمیم» بی‌معناست. مانا این ضرورت را به یک الزام سیستمی تبدیل کرده است. در مرحله سوم، نقشه‌بردار باید مختصات نقاط شمیم را وارد کند. سیستم بلافاصله این نقاط را با بانک اطلاعاتی شبکه ملی شمیم تطبیق می‌دهد. نکته طلایی برای متخصصان اینجاست: مانا برای تایید هر نقشه، وجود حداقل دو نقطه معتبر شمیم را الزامی می‌داند. وضعیت این نقاط با رنگ‌های سبز (معتبر) و قرمز (نامعتبر) نمایش داده می‌شود. با پوشش کامل زون‌های ۳۸ تا ۴۱ کشور، مانا تضمین می‌کند که کاداستر ایران از شمالی‌ترین نقطه تا سواحل جنوبی، با دقتی یکپارچه و استاندارد ثبت شود.
جادوی کلیدهای اعداد و میانبرهای حرفه‌ای
رابط کاربری نقشه برداری در سامانه مانا با درک نیاز نقشه‌برداران در پروژه‌های سنگین طراحی شده است. «دستیار حدود اربعه» یکی از هوشمندانه‌ترین بخش‌هایی است که سرعت ورود اطلاعات را به طرز عجیبی افزایش می‌دهد. به جای درگیر شدن با منوهای پیچیده، کافی است از کیبورد استفاده کنید:
* اعداد زوج (۸، ۶، ۴، ۲): برای تعیین جهت‌های اصلی (شمال، شرق، جنوب، غرب).
* اعداد فرد (۷، ۵، ۳، ۱): برای تعیین جهت‌های فرعی.
علاوه بر این، قابلیت Multi-Select با استفاده از کلید Shift، به شما اجازه می‌دهد چندین ضلع با ویژگی‌های مشابه را همزمان انتخاب و مقداردهی کنید. این «پروتکل میانبر» نه تنها خستگی کاربر را کاهش می‌دهد، بلکه احتمال خطای انسانی در تایپ مکرر جهات را به صفر نزدیک می‌کند.
ویزارد هوشمند و محاسبات خودکار «ضریب مقیاس»
مانا تفاوت ماهوی درخواست‌ها را به خوبی درک می‌کند. به همین دلیل فرآیند ثبت نقشه را به دو مسیر متفاوت تقسیم کرده است:
- عرصه ادعا: یک مسیر بهینه ۸ مرحله‌ای.
- عرصه املاک: یک مسیر ۹ مرحله‌ای که شامل مرحله حیاتی «بررسی تداخالت هندسی» است.
یکی از ویژگی‌های فنی که نقشه برداری در سامانه مانا را از سیستم‌های سنتی متمایز می‌کند، محاسبه خودکار ضریب مقیاس (Scale Factor) در مرحله پنجم است. سیستم به طور خودکار این ضریب را روی طول‌ها و مساحت اعمال کرده و دقت محاسباتی را به استانداردهای ژئودتیک می‌رساند. در نهایت، با عبور از این مراحل، سامانه یک کد ۲۰ رقمی منحصربهفرد صادر می‌کند. این کد در واقع «شناسنامه یا گواهی ولادت دیجیتال» ملک است که در تمام فرآیندهای آتی ثبتی، اصالت نقشه را تضمین می‌کند.
خدمات نقشه برداری در سامانه مانا چیست؟
نقشه برداری در سامانه مانا به مجموعه اقداماتی گفته می‌شود که برای تهیه اطلاعات مکانی و نقشه موردنیاز فرآیندهای مرتبط با خدمات مهندسی و ثبتی انجام می‌شود. بسته به نوع ملک و نوع درخواست، ممکن است برداشت مختصات UTM، تعیین حدود، کنترل مساحت، جانمایی ملک و آماده‌سازی فایل نقشه موردنیاز باشد.
هدف از تهیه نقشه برای سامانه مانا
هدف اصلی، تبدیل وضعیت واقعی ملک در محل به اطلاعات مکانی دقیق و قابل استفاده در فرآیند سامانه‌ای است. بنابراین نقشه باید بر اساس برداشت میدانی و مختصات واقعی تهیه شود، نه صرفاً بر اساس اندازه‌گیری تقریبی یا ترسیم دستی.
آیا هر نقشه‌ای برای مانا قابل استفاده است؟
خیر. نوع نقشه، نحوه برداشت، صلاحیت تهیه‌کننده، فرمت فایل و الزامات مربوط به تأیید و بارگذاری باید متناسب با درخواست باشد. در برخی منابع مرتبط نیز به ممهور بودن نقشه به مهر و امضای کارشناس و بارگذاری آن توسط نقشه‌بردار اشاره شده است.
نقشه UTM در سامانه مانا
نقشه UTM یکی از مهم‌ترین انواع نقشه‌های مورد استفاده در فرآیندهای ثبتی و مکانی است. در این نقشه، موقعیت گوشه‌های ملک به صورت مختصات مشخص می‌شود و امکان تعیین دقیق موقعیت قطعه نسبت به سیستم مختصات را فراهم می‌کند.
برداشت مختصات UTM ملک
در برداشت تخصصی، نقاط گوشه ملک با تجهیزات نقشه‌برداری مناسب برداشت شده و مختصات آن‌ها پس از پردازش و کنترل در نقشه درج می‌شود. این موضوع به‌خصوص برای املاکی که حدود مشخصی در محل دارند اهمیت زیادی دارد.
کنترل مختصات قبل از تحویل نقشه
پس از برداشت، مختصات و هندسه ملک باید کنترل شود. بررسی مساحت، طول اضلاع، حدود اربعه و انطباق موقعیت ملک با اطلاعات موجود می‌تواند از بروز خطا در مرحله بعد جلوگیری کند.
نقشه برداری ثبتی برای سامانه مانا
نقشه‌برداری ثبتی با نقشه‌برداری عمومی تفاوت دارد؛ زیرا علاوه بر اندازه‌گیری دقیق، ارتباط ملک با اطلاعات ثبتی و حدود قانونی آن نیز اهمیت پیدا می‌کند.
تعیین حدود اربعه ملک
در نقشه‌برداری ثبتی، حدود شمالی، جنوبی، شرقی و غربی ملک بررسی و در صورت نیاز با اسناد و مدارک موجود تطبیق داده می‌شود.
تعیین مساحت و ابعاد واقعی
یکی از کاربردهای مهم برداشت دقیق، تعیین مساحت و ابعاد واقعی ملک است. اختلاف میان مساحت سندی و مساحت برداشت‌شده باید قبل از ادامه فرآیند بررسی شود.
تهیه نقشه برای بارگذاری در سامانه مانا
تهیه نقشه برای سامانه مانا صرفاً به برداشت میدانی محدود نمی‌شود. پس از برداشت، داده‌های خام پردازش شده و نقشه نهایی با اطلاعات لازم آماده می‌شود.
مراحل آماده‌سازی نقشه
فرآیند معمول می‌تواند شامل موارد زیر باشد:
- بررسی مدارک و اطلاعات ملک
- بازدید و برداشت میدانی
- برداشت مختصات نقاط اصلی
- پردازش داده‌های نقشه‌برداری
- ترسیم نقشه
- کنترل مساحت و مختصات
- بررسی نهایی اطلاعات
- تأیید و آماده‌سازی نقشه برای فرآیند سامانه‌ای
اهمیت کنترل نهایی نقشه
اشتباه در یک نقطه مختصاتی، ترسیم نادرست حد ملک یا درج مساحت اشتباه می‌تواند باعث ایجاد مغایرت شود. به همین دلیل، کنترل نهایی قبل از تحویل یا بارگذاری نقشه اهمیت زیادی دارد.
کارشناس نقشه برداری سامانه مانا
انتخاب فرد مناسب برای تهیه نقشه یکی از مهم‌ترین بخش‌های فرآیند است. در خدماتی که با امور ثبتی و حدنگاری ارتباط دارند، تجربه در نقشه‌برداری ملکی و آشنایی با الزامات ثبتی اهمیت ویژه‌ای دارد.
ویژگی‌های نقشه‌بردار مناسب
یک نقشه‌بردار حرفه‌ای باید بتواند علاوه بر برداشت دقیق، اطلاعات میدانی را پردازش و نقشه را مطابق الزامات فنی تهیه کند.
چرا استفاده از کارشناس دارای صلاحیت اهمیت دارد؟
در فرآیندهای رسمی، صرف دقت فنی نقشه کافی نیست و در مواردی تأیید، مهر و امضای فرد دارای صلاحیت نیز موردنیاز است. منابع مرتبط با مانا نیز به نقش کارشناسان دارای صلاحیت و نقشه‌برداران برونسپار دارای کد SSBR اشاره کرده‌اند.
نقشه برداری مانا برای املاک و اراضی
خدمات نقشه‌برداری سامانه مانا می‌تواند برای انواع مختلف املاک و اراضی مورد نیاز باشد؛ اما روش برداشت بر اساس شرایط ملک تغییر می‌کند.
نقشه برداری زمین
در زمین‌های فاقد عوارض ساختمانی، تعیین گوشه‌ها، حدود و موقعیت دقیق پلاک اهمیت بیشتری دارد.
نقشه برداری ملک دارای ساختمان
در املاک ساختمانی، علاوه بر حدود زمین، عوارض موجود مانند ساختمان، دیوار، گذر و سایر عناصر مؤثر باید در برداشت مورد توجه قرار گیرد.
تفاوت نقشه برداری مانا با نقشه UTM معمولی
هر نقشه UTM الزاماً برای هر فرآیند سامانه‌ای مناسب نیست. نقشه باید بر اساس هدف استفاده، مشخصات فنی موردنیاز و الزامات فرآیند تهیه شود.
جمع‌بندی: آینده در دستان نقشه‌برداران دیجیتال
نقشه برداری در سامانه مانا تنها یک به‌روزرسانی ساده در فرآیندهای اداری نیست؛ این سامانه نماد تغییر پارادایم در نقشه‌برداری کاداستر ایران است. از حذف محدودیت‌های زون‌های منطقه‌ای گرفته تا پیاده‌سازی ویزارد گام‌به‌گام و کنترل‌های سه‌بعدی، همه چیز برای شفافیت و دقت حداکثری طراحی شده است. در دنیای جدیدی که هر میلیمتر زمین دارای یک هویت دیجیتال است، مانا ابزار قدرت نقشه‌برداران مدرن خواهد بود. آیا آماده‌اید تا در دنیای جدیدی که در آن دقت فنی با سرعت دیجیتال پیوند خورده است، نقش‌آفرینی کنید؟
سوالات متداول درباره نقشه برداری در سامانه مانا
۱. سامانه مانا چیست؟
مانا سامانه مدیریت و گردش عملیات مرتبط با نقشه‌برداری املاک است که در بستر خدمات دیجیتال کاتب ارائه شده و برای مدیریت فرآیندهای نقشه‌برداری و کنترل اطلاعات مکانی استفاده می‌شود.
۲. نقشه برداری در سامانه مانا برای چه کاری انجام می‌شود؟
برای تهیه و کنترل اطلاعات مکانی ملک و استفاده از نقشه در فرآیندهای ثبتی، کاداستری و مرتبط با ثبت اطلاعات املاک انجام می‌شود.
۳. آیا برای سامانه مانا به نقشه UTM نیاز است؟
در بسیاری از فرآیندهای مرتبط، اطلاعات مکانی دقیق و مختصات ملک بخش مهمی از نقشه است؛ نوع نقشه مورد نیاز باید بر اساس درخواست و پرونده تعیین شود.
۴. نقشه مانا با نقشه UTM معمولی چه تفاوتی دارد؟
نقشه UTM موقعیت ملک را در سیستم مختصات مشخص می‌کند؛ اما نقشه مورد استفاده در مانا باید علاوه بر اطلاعات مکانی، با الزامات فرآیند سامانه و اطلاعات توصیفی ملک نیز سازگار باشد.
۵. چه کسی می‌تواند نقشه سامانه مانا را تهیه کند؟
بسته به نوع فرآیند، اشخاص دارای صلاحیت نقشه‌برداری از جمله کارشناسان رسمی دادگستری و نقشه‌برداران دارای مجوزهای مرتبط می‌توانند این خدمات را انجام دهند.
۶. برای تهیه نقشه مانا چه مدارکی لازم است؟
معمولاً سند یا مدارک مالکیت، اطلاعات پلاک ثبتی، مدارک هویتی و نقشه‌های قبلی در صورت وجود مفید هستند؛ مدارک دقیق به نوع پرونده بستگی دارد.
۷. آیا نقشه قبلی ملک در سامانه مانا قابل استفاده است؟
ممکن است نقشه قبلی در صورت داشتن شرایط لازم قابل استفاده باشد؛ ابتدا باید از نظر فنی و انطباق با پرونده بررسی شود.
۸. آیا نقشه سامانه مانا باید مهر کارشناس داشته باشد؟
الزامات مهر و تأیید نقشه به نوع فرآیند و شخص تهیه‌کننده بستگی دارد؛ در خدمات نقشه‌برداری ثبتی باید الزامات جاری پرونده رعایت شود.
۹. کد رهگیری نقشه مانا چیست؟
کد رهگیری یا کد نقشه، شناسه‌ای است که پس از تکمیل و تأیید فرآیند نقشه در سامانه اختصاص می‌یابد و برای پیگیری اطلاعات نقشه مورد استفاده قرار می‌گیرد.
۱۰. آیا برای نقشه مانا باید از شبکه شمیم استفاده شود؟
در فرآیندهای مکانی مرتبط، اطلاعات شبکه شمیم می‌تواند برای کنترل و اعتبارسنجی موقعیت ملک مورد استفاده قرار گیرد.
۱۱. اگر نقشه در مانا خطا داشته باشد چه باید کرد؟
باید علت خطا بررسی و نقشه یا اطلاعات واردشده اصلاح و دوباره در فرآیند مربوط ارسال شود. سامانه می‌تواند برخی خطاهای هندسی را شناسایی کند.
۱۲. هزینه نقشه برداری در سامانه مانا چقدر است؟
هزینه به مساحت، موقعیت، نوع ملک، وضعیت مدارک، پیچیدگی برداشت و نوع خدمات مورد نیاز بستگی دارد و باید پس از بررسی شرایط ملک اعلام شود.
۱۳. آیا حد نگار خدمات نقشه برداری سامانه مانا ارائه می‌کند؟
بله، حد نگار خدمات نقشه‌برداری ثبتی، تهیه نقشه UTM، برداشت مختصات و آماده‌سازی اطلاعات مکانی مورد نیاز فرآیندهای ثبتی و سامانه‌ای را ارائه می‌کند.
۱۴. برای سفارش نقشه برداری سامانه مانا با چه شماره‌ای تماس بگیریم؟
برای بررسی شرایط ملک، مدارک و سفارش خدمات نقشه‌برداری سامانه مانا می‌توانید با کارشناسان حد نگار به شماره 09121768754 تماس بگیرید.
